Огнеупорный материал

Огнеупорный материал

Иллюстрации

Показать все

Реферат



356262

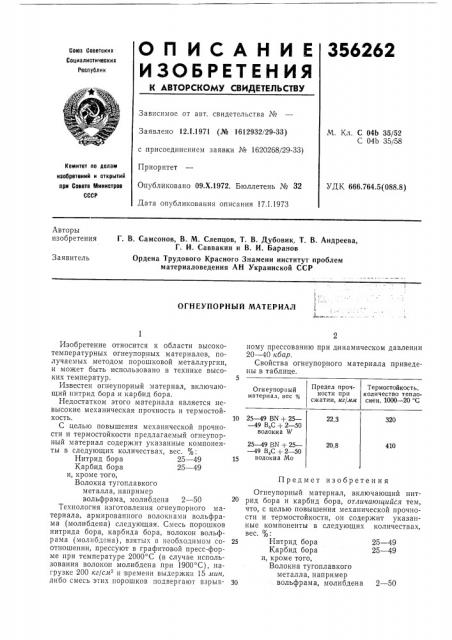

О0 ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

М. Кл. С 04Ь 35/52

С 04b 35/58

Заявлено 12Л.1971 (№ 1612932/29-33) с присоединением заявки № 1620268/29-33)

Приоритет

Опубликовано 09.Х.1972. Бюллетень № 32

Дата опубликования описания 17.1.1973

Комитет по делам изобретений и открытий дри Совете Министров

СССР

УДК 666.764.5(088.8) Авторы изобретения

Г. В. Самсонов, В, М. Слепцов, Т. В. Дубовик, T. В, Андреева, Г. И. Саввакин и В. И. Баранов

Ордена Трудового Красного Знамени институт проблем материаловедения АН Украинской ССР

Заявитель

1„

ОГНЕУПОРНЫЙ МАТЕРИАЛ

Термостойкость, количество теплосмен, 1000 — 20 С

Предел прочности при сжатии, кг/мм

Огнеупорный материал, вес ОЗ

10 25 — 49 BN+ 25— — 49 В4С + 2 — 50 волокна W

22,3

320

25 — 49 BN -+- 25— — 49 В4С+ 2 — 50

15 волокна Мо

20,8

410

Предмет изобретения

Изобретение относится к области высокотемпературных огнеупорных материалов, получаемых методом порошковой металлургии, и может быть использовано в технике высоких температур.

Известен огнеупорный материал, включающий нитрид бора и карбид бора.

Недостатком этого материала является невысокие механическая прочность и термостойкость.

С целью повышения механической прочности и термостойкости предлагаемый огнеупорный материал содержит указанные компоненты в следующих количествах, вес.

Нитрид бора 25 — 49

Карбид бора 25 — 49 и, кроме того, Волокна тугоплавкого металла, например вольфрама, молибдена 2 — 50

Технология изготовления огнеупорного материала, армированного волокнами вольфрама (молибдена) следующая. Смесь порошков нитрида бора, карбида бора, волокон вольфрама (молибдена), взятых в необходимом соотношении, прессуют в графитовой пресс-форме при температуре 2000 С (в случае использования волокон молибдена при 1900 С), нагрузке 200 кг/см и времени выдержки 15 мин, либо смесь этих порошков подвергают взрывному прессованию при динамическом давлении

20 — 40 кбар.

Свойства огнеупорного материала приведены в таблице.

Огнеупорный материал, включающий нитрид бора и карбид бора, отличаюшийся тем, что, с целью повышения механической прочности и термостойкости, он содержит указанные компоненты в следующих количествах, вес. %:

25 Нитрид бора 25 — 49

Карбид бора 25 — 49 и, кроме того, Волокна тугоплавкого металла, например вольфрама, молибдена 2 — 50
