Токопроводящии состав для отделки диэлектриков

Токопроводящии состав для отделки диэлектриков

Иллюстрации

Показать все

Реферат



5CEC: m l " H уЦ 1",, ° .„„ .

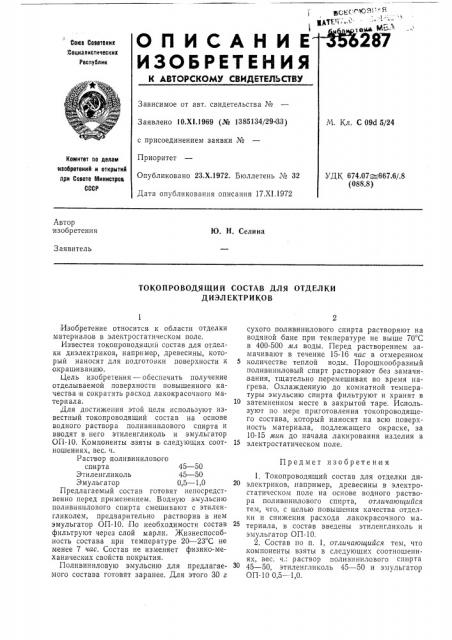

ОПИСАНИЕ 287

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союв Советских

:Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 10.Х1.1969 (№ 1385134/29133) с присоединением заявки №

Приоритет

Опубликовано 23.Х.1972. Бюллетень № 32

Дата опубликования описания 17.XI.1972

090 5/24

Комитет по делам иаобретвний и открытий лри Совете Министров

СССР.07 667.6/.8

8.8) Автор изобретения

Ю. Н. Селина

Заявитель

ТОКО ПРОВОДЯ ЩИ Й СОСТАВ ДЛЯ ОТДЕЛ КИ

ДИЭЛЕКТРИКОВ

Предмет изобретения

Изобретение относится к области отделки материалов в электростатическом поле.

Известен токопроводящий состав для отделки диэлектриков, например, древесины, который наносят для подготовки поверхности к окрашиванию.

Цель изобретения — обеспечить получение отделываемой поверхности повышенного качества и сократить расход лакокрасочного материала.

Для достижения этой цели используют известный токопроводящий состав на основе водного раствора поливиниловото спирта и вводят в него этиленгликоль и эмульгатор

ОП-10. Компоненты, взяты в следующих соотношениях, вес, ч.

Раствор поливинилового спирта 45 — 50

Зтиленгликоль 45 — 50

3мульгатор 0,5 — 1,0

Предлагаемый состав готовят непосредственно перед применением. Водную эмульсию поливинилового спирта смешивают с этиленгликолем, предварительно растворив в нем эмульгатор ОП-10. По необходимости состав фильтруют через слой марли. Жизнеспособность состава при температуре 20 — 23 С не менее 7 час. Состав не изменяет физико-механических свойств покрытия.

Поливиниловую эмульсию для предлагаемого состава готовят заранее. Для этого 30 г сухого поливинилового спирта растворяют на водяной бане при температуре не выше 70 С в 400-500 мл .воды. Перед растворением замачивают в течение 15-1б час в отмеренном

5 количестве теплой воды. Порошкообразный поливиниловый спирт растворяют без замачивания, тщательно перемешивая во время нагрева. Охлажденную до комнатной температуры эмульсию спирта фильтруют и хранят в затемненном месте в закрытой таре. Используют по мере приготовления токопроводящего состава, который наносят на всю поверхность материала, подлежащего окраске, за

10-15 мин до начала лакирования изделия в

15 электростатическом поле.

1, Токопроводящий состав для отделки диэлектриков,,например, древесины в электростатическом поле на основе водного раствора поливинилового спирта, отличающийся тем, что, с целью повышения качества отделки и снижения расхода лакокрасочного материала, в состав введены этиленгликоль и эмульгатор ОП-10.

2. Состав по п. 1, отличающийся тем, что компоненты взяты в следующих соотношениях, вес. ч.: раствор поливпнилового спирта

45 — 50, этиленгликоль 45 — 50 и эмульгатор

ОП-10 0,5 — 1,0.
