Реферат

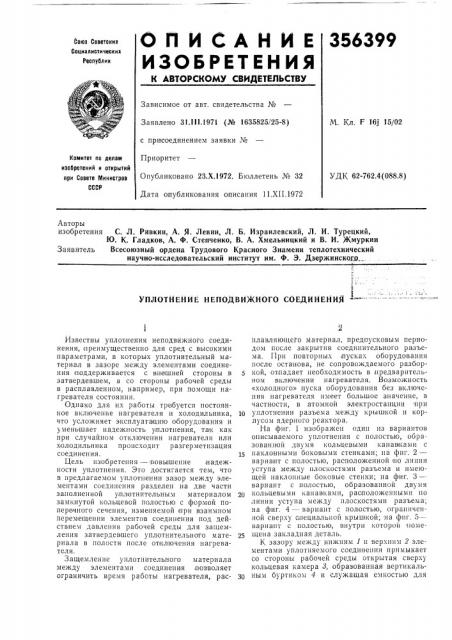

О П И СА Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

356399

Союа Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено Зl.lll.1971 (№ 1635825/25-8) М. Кл, F 16j 15/02 с присоединением заявки №

Приоритет

Опубликовано 23.Х.1972. Бюллетень № 32

Дата опубликования описания 11.XII.1972

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 62-762.4(088.8) Авторы изобретения С, Л. Ривкин, А. Я. Левин, Л. Б. Израилевский, Л. И. Турецкий, 1О. К. Гладков, А. Ф. Степченко, В. А. Хмельницкий и В. И. Жмуркин

Заявитель Всесоюзный ордена Трудового Красного Знамени теплотехнический научно-исследовательский институт им. Ф. Э. Дзержинского., t

УПЛОТЙЕЙИE НЕПОДВИЖНОГО СОЕДИНЕНИЯ

Йзвестны уплотнения неподвижного соединения, преимущественно для сред с высокими параметрами, в которых уплотнительный материал в зазоре между элементами соединения .поддерживается с внешней стороны в затвердевшем, а со стороны рабочей среды в расплавленном, например, при помощи нагревателя состоянии.

Однатоо для их работы требуется постоянное включение нагревателя и холодильника, что усложняет эксплуата|цию оборудования и уменьшает надежность уплотнения, так как при случайном отключении нагревателя или холодильника происходит разгерметизация соединения.

Цель изобретения — повышение,надежности уплотнения. Это достигается тем, что в предлагаемом уплотнении зазор между элементами соединения разделен на две части заполненной уплотнительным материалом замкнутой кольцевой полостью с формой поперечного сечения, изменяемой при взаимном перемещении элементов соединения под действием давления рабочей среды для защемления затвердевшего уплотнительното материала в полости после от ключения нагревателя.

Защемление уплотнительного материала между элементами соединения позволяет ограничить время работы нагревателя, расплавляющего материал, предпусковым периодом после закрытия соединительного разъема. При повторных пусках оборудования после останова, не сопровождаемого разборкой, отпадает необходимость в,предварительном включении нагревателя. Возможность

«холодного» пуска оборудования без включения нагревателя имеет большое значение, в частности, в атомной электростанции при

10 уплотнении разъема между крышкой и кор,пусом ядерного реактора.

1-1а фиг. 1 изображен один из вариантов описываемого уплотнения с полостью, образованн ой двумя кольцевыми канавками наклонными боковыми стенками; íа фпг. 2— вариант с полостью, расположенной по линии уступа между плоскостями разъема и имеющей наклонные боковые стенки; на фиг. 3— вариант с полостью, образованной двумя кольцевыми канавками, расположен ыми по линии уступа между плоскостями разъема; на фиг. 4 — вариант с полостью, ограниченной сверху опециальной крышкой; на фпг. 5— вариант с полостью, внутри которои поме25 Шепа закладная деталь.

К зазору между нижним 1 и верхним 2 элементами уплотняемого соединения примыкает со стороны рабочей среды открытая сверху кольцевая камера 8, образованная вертикальным буртиком 4 и служащая емкостью для

356399 уплотнительного материала, расплавляемого гри помощи кольцевого нагревателя 5, в качестве которого может служить и сама рабочая среда. С внешней стороны зазора уплотнительный материал поддерживается в затвердевшем состоянии при помощи холодильника 6.

Зазор разделен на две части заполненной уплотнительным материалом зам кнутой кольцевой полостью 7 с формой поперечного сечения, изменяемой при взаимном перемещении элементов соединения под действием давления рабочей среды.

По одному из вариантов (см. фиг. 1) I10лость образована двумя коль|цевыми канавками, выполненными в телах обоих элементов разъема и имеющими наклонные боковые стенки, например, типа «ласточкин хвост».

Для образования кольцевой полости соединение может быть вьгполнено с двумя горизонтальными плоскостями разъема на разных уровнях, разделенных кольцевым уступом, а полость расположена по линии этого уступа.

При этом полость 7 может быть выполнена с наклонными боковыми стенками (см, фиг. 2) или образована двумя кольцевыми .канавками, выполненными в телах обоих элементов разъема (см. фиг. 4). Участок уступа верхнего элемента для образования колыцевой полости может быть утоплен в соответствующем участке нижнего элемента, а на верхнем горизонтальном участке нижнего элемента установлена крышка 8, замыкающая верх полости.

Для обеспечения защемления уплотняющего материала в полости может быть помещена закладная деталь 9, прикрепленная к одному из элементов соединения.

Уплотнение работает следующим образом.

Перед, подачей рабочей среды с помощью нагревателя 5 расплавляют уплотнительный материал в камере 8. Расплавленный материал под действием перепада давлений между раоочей и окружающей средами поступает ло зазору в полость 7. При прекращении разогрева оборудования, например при его останове, уплотняющий материал в полости 7 затвердевает. Затвердевший материал защемляется в полости вследствие взаимного перемещения элементов 1 и 2 соединения. Г1о вариантам, изображенным на фиг. 1, 2, 3 и 5, при этом происходит сдвиг частей материала, увлекаемых расходящимися элементами разъема, по варианту, изображенному на

l0 фиг. 4, — сжатие его в полости. Возможность перемещения элементов соединения появляется в результате того., что при затяжке в горячем состоянии крепежных шпилек, ограничивачощих раскрытие разъема, после oxj5 лаждения элементов зазор между ними увеличивается.

Для улучшения качества уплотнения в ка.мере 3 и полости 7 могут быть помещены различные по своим свойствам уплотняющие

20 материалы. При этом материал в камере выбирается по условиям требуемой параметрами рабочей среды температуры плавления, а материал в .полости, — исходя из требований достаточной пластичности в твердом состоя25 нии, Предмет изобретения

Уплотнение неподвижного соединения, 30 преимущественно для сред с высокими параметрами, в котором уплотнительный материал в зазоре между элементами соединения поддерживается с внешней стороны в затвердевшем, а со стороны ра бочей среды в рас55 плавленном, например, при,помощи нагревателя состоянии, отличающееся тем, что, с целью повышения надежности уплотнения, зазор разделен на две части заполненной уплотнительным материалом замкнутой коль40 цевой полостью с формой поперечного сечения, изменяемой,при взаимном перемещении элементов соединения под действием давления рабочей среды для защемления отвердевшего уплотнительного материала в полости

45 после отключения нагревателя.
