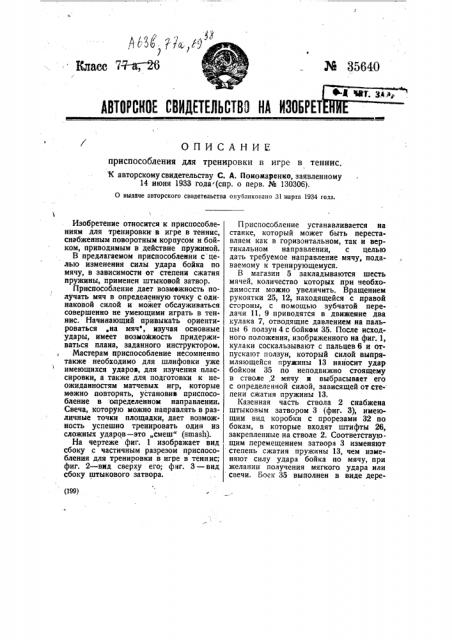

Жласс 7-7-а М 45640 е g мц ., ., АВТОРСКОЕ СВИДЕТЕЛЬСТВО КА ИЗОБРЕТ

ОПИСАНИЕ приспособления для тренировки в игре в теннис. К авторскомусвидетельству С. А. Пономаренко, заявленному

14 июня 1933 года (спр. о перв. № 130306).

0 выдаче авторского свидетельства опубликовано 31 марта 1934 года. (199) Изобретение относится к приспособлениям для тренировки в игре в теннис, снабженным поворотным корпусом и бойком, приводимым в действие пружиной.

В предлагаемом приспособлении с целью изменения силы удара бойка по мячу, в зависимости or степени сжатия пружины, применен штыковой затвор.

Приспособление дает возмежность получать мяч в определенную точку с одинаковой силой и может обслуживаться совершенно не умеющими играть в теннис. Начинающий привыкать ориентироваться .на мяч, изучая основные удары, имеет возмоЖность придерживаться плана, заданного инструктором.

Мастерам приспособление несомненно также необходимо для шлифовки уже имеющихся ударов, для изучения плассировки, а также для подготовки к неожиданностям матчевых игр, которые можно повторять, установив приспособление в определенном направлении.

Свеча, которую можно направлять в различные точки площадки, дает возможность успешно тренировать один из сложных ударов — это „смеш" (smash).

На чертеже фиг. 1 изображает вид сбоку с частичным разрезом приспособления для тренировки в игре в теннис; фиг. 2 — вид сверху его; фиг. 3 — вид сбоку штыкового затвора.

П риспособление устанавливается на станке, который может быть переставляем как в горизонтальном, так и вертикальном направлении, с целью дать требуемое направление мячу, подаваемому к тренирующемуся.

В магазин 5 закладываются шесть мячей, количество которых при чеобходимости можно увеличить. Вращением рукоятки 25, 12, находящейся с правой стороны, с помощью зубчатой передачи 11, 9 приводятся в движение два кулака 7, отводящие давлением на пальцы 6 ползун 4 с бойком 35. После исходного положения, изображенного на фиг. 1, кулаки соскальзывают с пальцев6 и отпускают ползун, который силой выпрямляющейся пружины 13 наносит удар бойком 35 по неподвижно стоящему в стволе 2 мячу и выбрасывает его с определенной силой, зависящей отсте- пени сжатия пружины 13.

Казенная часть ствола 2 снабжена штыковым затвором 3 (фиг. 3), имеющим вид коробки с прорезами 32 по бокам, в которые входят штифты 26, закрепленные на стволе 2. Соответству ощим перемещением затвора 3 изменяют степень сжатия пружины 13, чем изменяют силу удара бойка по мячу, при желании получения мягкого удара или свечи. Боек 35 выполнен в виде деревянного кольца с натянутыми на нем струнами по типу теннисной ракетки, что обеспечивает реальность удара. При всех положениях приспособления (вверх и вниз) удар бойка 35 приходится по неподвижному мячу, задерживаемому захватами 30 с пружинами 36, которые, при спуске бойка 35, отжимаются последними и освобождают мяч непосредственно перед ударом.

Приспособление должно обеспечить ход мяча одинаковой силы, при одном и том же положении затвора 3, в необходимую точку при определенной установке и любом количестве мячей.

Предмет изобретения

1. Приспособление "для тренировки в игре в теннис, с поворотным корпусом и с использованием бойка, приводимого в действие пружиной, отличающееся применением, с ц лью изменения степени сжатия . пружины, штыкового затвора 3.

2. В устройстве по п. 1 применение приспособления для удерживания мячей при наклонном положении дула, выполненного в виде двух шарнирных захватов 30, устанавливаемых в рабочее положение при помощи пружин 36.

Эксперт А. А. Адасинская

Редактор А. A. Денисов
