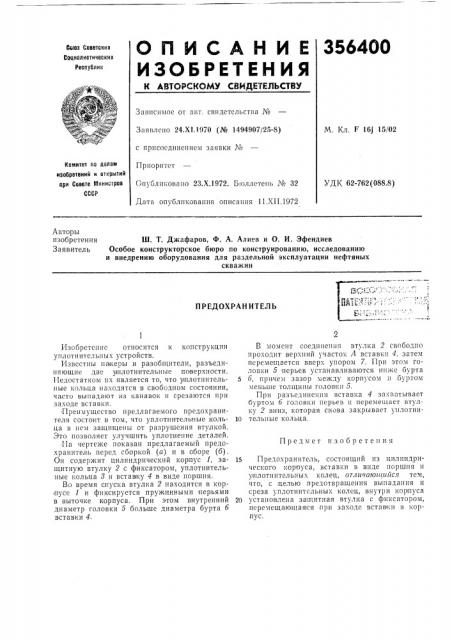

О П И С А Н И Е 356400

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Свив Советсник

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 24.XI.1970 (№ 1494907/25-8) с присоединением заявки №

Приоритет (Зпубликовагго 23.Х.1972. Ечоллетеш. № 32

Дата опубликования описания 11.XII.1972

М. Кл. F 16j 15/02

Комитет по делам ивобретвииЙ и открытий при Совете Министров

СССР

УЛ К 62-762 (088,8) Авторы изобретения

Заявитель

Ш. Т. Джафаров, Ф. A. Алиев и О. И. Эфендиев

Особое конструкторское бюро по конструированию, исследованию и внедрению оборудования для раздельной эксплуатации нефтяных скважин

ПРЕДОХРАН ИТЕЛЬ

Предмет изобретения

Изобретение относится к конструкции уплотннтс fbllbIx устройств.

Известны паникеры и разобщители, разъединяющие две у плотнительиьге поверхности.

Недостаткам их является то, что у плот|гительные кольца находятся в свободном состоянии, часто выпадают из канавок и срезаются при заходе вставки.

Преимущество предлагаемого предохранителя состоит в том, что уплотнительные коль.ца в нем защищены от разрушения втулкой.

Это позволяет улучшить уплотнение деталей.

11а чертеже показан предлагаемый предохранитель перед сборкой (а) и в сборе (б).

Он содержит цилиндрический кор пус 1, защитную втулку 2 с фиксатором, уплотпительпые кольца 8 и вставку 4 в виде поршня.

Во время спуска втулка 2 находится в корпусе 1 и фиксируется пружинными перьями в выточке корпуса. При этом внутренний диаметр головки 5 больше диаметра бурта 5 вставки 4.

В момент соедпнешгя втулка 2 свободно проходит верхний участок А вставки 4, затем перемещается вверх упором 7. При этом головки 5 перьев устанавливаются ниже бурта

5 5, п р и ч е л! зазор между 1(o p II "I c Î ì и б у р т о м меньше толщины головки 5.

При разъединении вставка 4 захватывает буртом 6 головки перьев и перемешает втулку 2 вниз, которая снова закрывает уплотни10 тельные кольца, 15 Предохранитель, состоящий из цилиндрического корпуса, вставки в виде поршня и у плотнительных колец, огли гаюгггггггсл тем, что, с,целью предотвращения выпадапия и среза уплотнитсльных колец, внутри корпуса

20 установлена защитная втулка с фиксатором, перемещающаяся при заходе вставки в корпус.

356400

Составитель Ю. Кибиткин

Тскред A. Камышникова

Корректор A. Васильева

Редактор T. Юрчикова

Типография, пр. Сапунова, 2

Заказ 3958/6 Изд. № 1690 Тираж 406 Подписное

ЦНИИПИ 1(омптста по делам пзобрете шй ц открытии при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5
