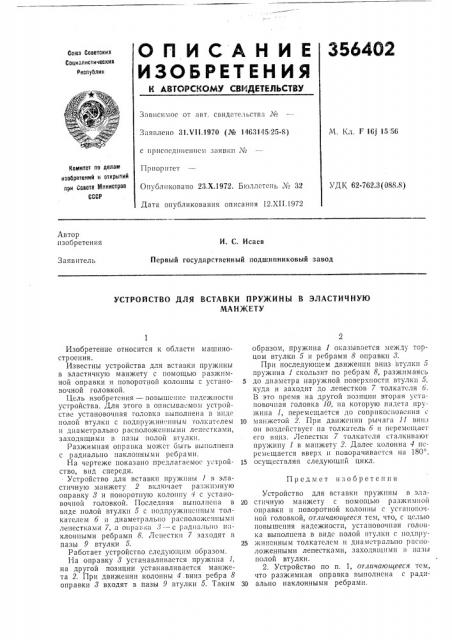

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства J¹

Заявлено 31.VI1.1970 (№ 1463145:25-8) М. Кл. Г IGj 15 56 с присоединением заявки М

Комитет по делам изобретений и открытий прн Совете 1йннистров

СССР

Приоритет

Опубликовано 23.Х.1972. Б|оллстснь N 32

Дата опубликования описания 12.XII.1972

УДК 62-762.3(088,8) Автор изобретения

И. С. Исаев

Первый государственный подшипниковый завод

Заявитель

УСТРОЙСТВО ДЛЯ ВСТАВКИ ПРУЖИНЫ В ЭЛАСТИЧНУЮ

МАНЖЕТУ

Предмет изобретения

Изобретение относится к области машиностроения.

Известны устройства для вставки пружины в эластичную манжету с помощью разжимной оправки и поворотной колонны с установочной головкой.

Цель изобретения — повышение надежности устройства. Для этого в описываемом устройстве установочная головка выполнена в виде полой втулки с подпружинегиппм толкателем и диаметрально расположенными лепестками, заходящими в пазы полой втулки.

Разжимная оправка можст быть выполнена с радиально наклонными ребрами.

На чертеже показано предлагаемое уссройство, вид спереди.

Устройство для вставки пружины 1 в эластичную манжету 2 включает разжимную оправку 8 и поворотную колонну 4 с установочной головкой. Последняя выполнена в виде полой втулки 5 с подпружиненным толкателем б и диаметрально расположенным п лепестками 7, а оправка 8 — с радиально наклонными ребрами 8. Лепестки 7 заходят в пазы 9 втулки 5.

Работает устройство следующим образом.

На оправку 8 устанавливается пружина 1, на другой позиции устанавливается манжета 2. При движении колонны 4.вниз ребра 8 оправки 8 входят в пазы 9 втулки 5. Таким образом, пружина 1 оказывается между торцом втулки 5 и ребрами 8 оправки 8.

При последующем движении вниз втулки 5 пружина 1 скользит по ребрам 8, разжимаясь

5,до диаметра наружной поверхности втулки 5, куда и заходит до лепестков 7 толкателя 6.

В это время на другой позиции вторая установочная головка 10, на которую íoäåòà пружина 1, перемещается до соприкосновения с

10 манжетои 2. При движении рычага 11 вниз он воздействует на толкатель б и перемещает его вниз. Лепестки 7 толкателя сталкивают пружину 1 в манжету 2. Далее колонна 4 перемещается вверх и поворачивается на 180, 15 осуществляя следующий цикл.

Устройство для вставки пружины в эла20 стичную манжету с помощью разжимной оправки и поворотной колонны с установочной головкой, отличающееся. тем, что, с целью повышения надежности, установочная головка выполнена в видс полой втулки с подпру25 жиненным толкатслсм и диаметрально расположенными лепестками, заходящими н пазы полой втулки.

2. Устройство по п. 1, отличающееся тем, что разжимная оправка выполнена с радп30 ально наклонными ребрами.

3564О2

Составитель В. Козуляев

Техред Л. Евдонов

Редактор Т. Горячева

Корректор Е. Зимина

Типография, пр. Сапунова, 2

Заказ 3942/12 Изд. № 1587 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 5К-35, Раушская наб., д. 4/5
