I °

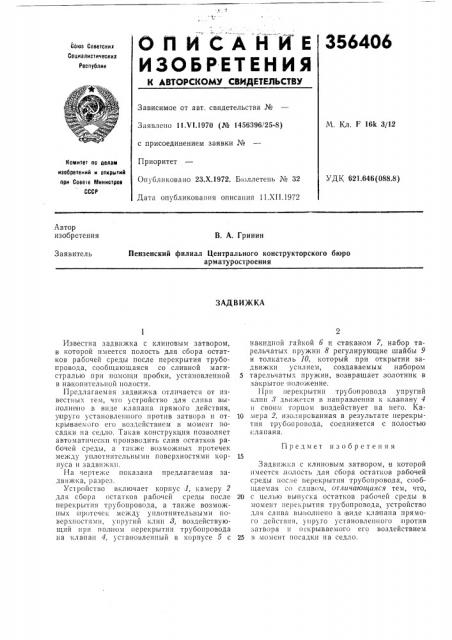

Q 11 И С A H И" Е 356406

ИЗОБРЕТЕНИЯ

Союз Сооетских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 11,V1.1970 (№ 1456396/25-8) с присоединением заявки №

Приоритет

Опубликовано 23.Х.1972, Бюллетень № 32

Дата опубликования описания 11.XII.1972

М. Кл. F 16k 3/12

Комитет по делам изобретений и открытий лри Совете слииистрое

СССР

УДК 621.646(088.8) Лвтор изобретения

В. А. Гринин

Заявитель

Пензенский филиал Центрального конструкторского бюро арматуростроения

ЗАДВИЖКА

Предмет изобретения

Известна задвижка с клиновым затвором, в которой имеется полость для сбора остатков рабочей среды после перекрытия трубопровода, сообщающаяся со сливной магистралью при помощи пробки, установленной в накопительной полости.

Предлагаемая задвижка отличается от известны < тем, что устройство для слива вы1солне но в виде, клапана прямого действия, упруго установленного против затвора н открываемгиî eru воздействием в момент посадки на седло. Такая конструкция позволяет автоматически производить слив остатков рабочей среды, à Tàêæå возможных протечек между уплотннтельными поверхностями корпуса н задвижки.

На чертеже показана предлагаемая задвижка, разрез.

Устройство включает корпус 1, камеру 2 для сбора остатков рабочей среды после перекрытия трубопровода, а также возможных протечск между унлотнительными поверхностям н, упругий клин д, воздействующий нрн полном перекрытии трубопровода на клапан 1, установленный в корпусе 5 с накидпой .гайкой б и стаканом 7, набор тарельчатых пружин 8 регулирующие шайбы 9 и толкатель 10, который при открытии задвижки усилием, создаваемым набором

5 тарсльчатых пружин, возвращает золотник в закрытое положение.

Прн перекрытии трубопровода упругий клин 8 движется в направлении к клапану 4 и своим торцом воздействует на него. Ка10 мера 2, изолирсванная в результате перекрытия трубопровода, соединяется с полостью клапана.

Задвижка с клиновым затвором, в которой имеется полость для сбора остатков рабочей среды после перекрытия трубопровода, сообщаемая сп сливом, отличаюи1аяся тем, что, 20 с целью выпуска остатков рабочей среды в момент нерекрьпия трубопровода, устройство для слива выполнено в виде кла пана прямого действия, упруго установленного л1ротнв затвора н о гкрываемого его воздействием

25 в момент посадки на седло, 356406

Составитель И. Филиппова

Корректор Е. Михеева

Редактор Н. Новоселова

Техрсд A. Камышникова

Типография, пр. Сапунова, 2

Заказ 3958/10 Изд. л/а 1690 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5
