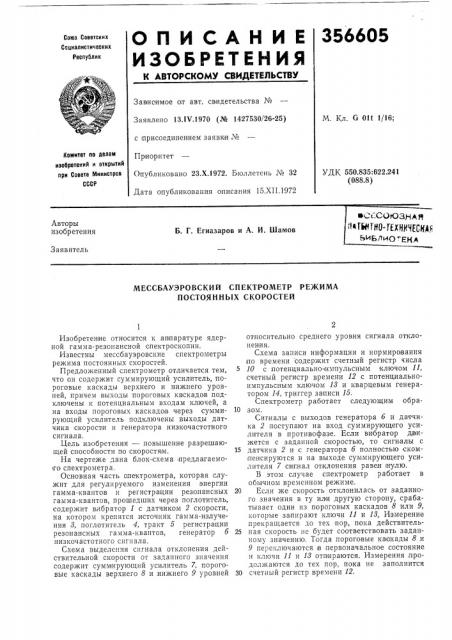

О П И С А Н И Е 356605

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 13,1V.1970 (№ 1427530/26-25) с присоединением заявки №

Приор,итет

Опубликовано 23.Х.1972. Бюллетень № 32

Дата опубликования описания 15.XII.1972

М. Кл. G 01t 1/16;

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 550.835:622.241 (088.8) ® -:СОЮЗ 11 ""1 " - Ф НЦ ъ1 1= /т и О 1=1,1,е

Авторы изобретения

Б. Г. Егиазаров и А. И. Шамов

Заявитель

МЕССБАУЭРОВСКИЙ СПЕКТРОМЕТР РЕЖИМА

ПОСТОЯННЫХ СКОРОСТЕЙ

Изобретен не относится к ап паратуре ядерной гамма-резонансной спектроскопии.

Известны мессбауэровские спектр о метры режима постоянных скоростей.

Предложенный спектрометр отличается тем, что он содержит суммирующий усилитель, пороговые каскады верхнего и нижнего уровней, причем выходы пороговых ка скадов подключены к потенциальным входам ключей, а на входы пороговых каскадов через суммирующий усилитель подключены выходы датчика скорост|и и генератора низкочастотного сигнала.

Цель изобретения — повышение разрешающей способности по скоростям.

На чертеже дана блок-схема предлагаемого спектрометра.

Основная часть спектрометра, которая служит для регулируемого изменения энергии гамма-квантов и регистрации резонансных гамма-квантов, прошедших через поглотитель, содержит вибратор 1 с датчиком 2 скорости, на котором крепится источник гамма-излучения 8. поглотитель 4, тракт 5 регистрации резонансных гамма-квантов, генератор б низкочастотного сигнала.

Схема выделения сигнала отклонения действительной скорости от заданного значения содержит сумм1ирующий усилитель 7, пороговые каскады верхнего 8 и .нижнего 9 уровней относительно среднего уровня сигнала отклонения.

Схема записи информации и нормирования по времени содержит счетный регистр числа

5 10 с,потенциально- импульсным ключом 11, счетный регистр времени 12 с потенциальноимпульсным ключом 18 и кварцевым генератор ом 14, триггер записи 15.

Спектрометр работает следующим обра10 зом.

Сигналы с выходов генератора б и датчика 2 поступают на вход суммирующего усилителя в противофазе. Если вибратор движется с заданной cKopOcTbIo, то сигналы с

15 датчика 2 и с генератора б полностью скомпенсируются и на выходе суммирующего усилителя 7 сигнал отклонения равен нулю.

В этом случае спектрометр работает в обычном временном режиме.

20 Если же скорость отклонилась от заданного значения в ту ил и другую сторону, срабатывает один из пороговых каскадов 8 или 9, которые запирают ключи 11 и 18, Измерение прекращается до тех пор, пока действитель25 ная скорость не будет соответствовать заданному значению. Тогда .пороговые каскады 8 .и

9 переключаются в первоначальное состояние и ключи 11 и 18 отпираются. Измерения,продолжаются до тех пор, пока не заполнится

30 счетный регистр времени 12.

356605

Предмет изобретения

Составитель Г. Данилов

Техред А. Евдонов

Редактор Н. Коляда

Корректор Н. Прокуратова

Заказ 3963/5 Изд. Ка 1575 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 5К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Мессбауэровский спектрометр режима постоянных скоростей, содержащий тракт регистрации резонансных гамма-квантов, ви братор для перемещения источника или поглот ителя с датчиком скорости, генератор низкочастотного сигнала, счетный регистр времени, счетный регистр числа, импульсно-,потенциальные ключи на входах этих регистров, кварцевый генератор и триггер, отличающийся тем, что, с целью поBbIIIIIpния разрешающей способности спектрометра по скоростям, он снабжен суммирующим усилителем, пороговыми каскадами верхнего,и нижнего уров5 ней, причем выходы пороговых каскадов верхнего и нижнего уровней подключены ж потенциальным входам ключей, а на входы пороговых каскадов через суммирующий усилитель подключены выходы датчика скорости и

10 генератора низкочастотного сигнала.
