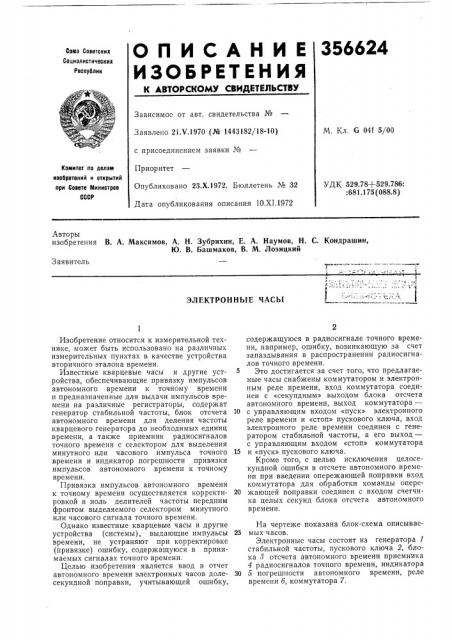

О П И С A Н И Е 356624
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Сома Советских
Социалистических
Ресоу4лик
Зависимое от авт. свидетельства №
Заявлено 21 V.1970 (№ 1443182/18-10) М. Кл. G 04f 5/00 с присоединением заявки №
Комитет оо делам иао4ретений и открытий ори Совете Министров
СССР
Приоритет
Опубликовано 23.Х.1972. Бюллетень №,32
Дата опубликования описания 10.XI.1972
УДК 529.78+529.786:
:681.175 (088.8) Авторы изобретения В. А. Максимов, А. Н. Зубрихин, Е. А. Наумов, Н. С. Кондрашин, Ю. В. Башмаков, В. М. Лозицкий
Заявитель
ЭЛЕКТРОННЫЕ ЧАСЫ
Изобретение относится к измерительной технике, может быть использовано на различных измерительных пунктах в качестве устройства вторичного эталона времени.
Известные кварцевые часы и другие устройства, обеспечивающие привязку импульсов автономного времени к точному времени и предназначенные для выдачи импульсов времени на различные регистраторы, содержат генератор стабильной частоты, блок отсчета автономного времени для деления частоты кварцевого генератора до необходимых единиц времени, а также приемник радиосигналов точного времени с селектором для выделения минутного или часового импульса точного времени и индикатор погрешности привязки импульсов автономного времени к точному времени.
Привязка импульсов автономного времени к точному времени осуществляется корректировкой в ноль делителей частоты передним фронтом выделяемого селектором минутного или часового сигнала точного времени.
Однако известные кварцевые часы и другие устройства (системы), выдающие импульсы времени, не устраняют при корректировке (привязке) ошибку, содержащуюся в принимаемых сигналах точного времени.
Целью изобретения является ввод в отчет автономного времени электронных часов долесекундной поправки, учитывающей ошибку, содержащуюся в радиосигнале точного времени, например, ошибку, возникающую за счет запаздывания в распространении радиосигналов точного времени.
Это достигается за счет того, что предлагаемые часы снабжены коммутатором и электронным реле времени, вход коммутатора соединен с «секундным» выходом блока отсчета автономного времени, выход коммутатора—
10 с управляющим входом «пуск» электронного реле времени и «стоп» пускового ключа, вход электронного реле времени соединен с генератором стабильной частоты, а его выход— с управляющим входом «стоп» коммутатора
15 и «пуск» пускового ключа.
Кроме того, с целью исключения целосекундной ошибки в отсчете автономного времени при введении опережающей поправки вход коммутатора для обработки команды опере20 жающей поправки соединен с входом счетчика целых секунд блока отсчета автономного времени.
На чертеже показана блок-схема описывае25 мых часов.
Электронные часы состоят из генератора 1 стабильной частоты, пускового ключа 2, блока 3 отсчета автономного времени приемника
4 радиосигналов точного времени, индикатора
30 5 погрешности автономного времени, реле в ре м ен и 6, ком мутатор а 7.
356624
Типография, пр, Сапунова, 2
Частота с генератора (например, 1 мги или 100 кги) через пусковой ключ 2 подается на блок 8, обеспечивающий деление ее до необходимых единиц времени (мксек... час), а также формирование выходных импульсов времени и его индикацию.
Приемник 4 обеспечивает прием сигналов точного времени и выделяет минутный импульс точного времени, который подается на пусковой ключ 2 для пуска часов (привязки импульсов автономного времени к переднему фронту принимаемых сигналов точного времени) после установки их в исходное состояние.
Погрешность привязки импульсов автономного времени к переднему фронту принимаемых сигналов точного времени контролируется индикатором погрешности автономного времени. С помощью индикатора 5 определяется также аппаратурная погрешность привязки импульсов, возникающая при длительной работе электронных часов за счет нестабильности частоты генератора 1.
Введение долесекундной поправки, в зависимости от ее знака, осуществляется по команде «задержка» или «опережение».
Величину ошибки, которую несут в себе принимаемые сигналы точного времени за счет распространения радиоволн, определяют заранее расчетным путем или экспериментально.
Аппаратурная погрешность привязки определяется индикатором 5. Затем величина необходимой долесекундной поправки закладывается в реле времени б.
По команде «задержка» на отработку поправки открывается коммутатор 7, Послеэтого по переднему фронту ближайшего секундного импульса с блока отсчета автономного времени с выхода коммутатора 7 выдается команда «стоп» на пусковой ключ 2, приостанавливая отсчет автономного времени, и команда «пуск» на реле времени б для его запуска, открывая его вход для импульсов счета с генератора стабильной частоты 1.
По истечении заданного времени задержки, соответствующего вводимой долесекундной поправке, реле времени б выдает команду
«пуск» на открывание пускового ключа 2 для продолжения отсчета автономного времени и команду «стоп» на закрытие коммутатора 7 для самоблокировки.
В случае введения опережающей долесекундной поправки в реле времени вводится
10 задержка, дополняющая требуемую опережающую поправку до целой секунды. Команда
«опережение» отрабатывается аналогично команде «задержка» и, кроме того, вводится одновременно в блок отсчета автономного вре15 мени 8 в качестве дополнительного импульса на счетчик целых секунд.
Предмет изобретения
1. Электронные часы, содержащие генера20 тор стабильной частоты, пусковой ключ на входе блока отсчета автономного времени, блок отсчета автономного времени, приемник радиосигналов точного времени и индикатор погрешности автономного времени, отличаю25 щиеся тем, что, с целью ввода поправки на время запаздывания радиосигналов точного времени, они снабжены коммутатором и электронным реле времени, вход коммутатора соединен с «секундным» выходом блока отсчета
30 автономного времени, выход коммутатора— с управляющим входом «пуск» электронного реле времени и «стоп» пускового ключа, вход электронного реле времени соединен с генератором стабильной частоты, а его выход—
35 с управляющим входом «стоп» коммутатора и «пуск» пускового ключа.
2. Часы по п. 1, отличающиеся тем, что, с целью исключения целосекундной ошибки в отсчете автономного времени при введении
40 опережающей поправки, вход коммутатора для отработки команды опережающей поправки соединен с входом счетчика целых секунд блока отсчета автономного времени.
Составитель Б. Коншин
Редактор С. Хейфиц Техред А. Евдонов
Корректор Е. Миронова
Заказ 3694/5 Изд. № 1576 Тираж 406 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Ж-35, Раушская наб., д. 4/5
