35666l

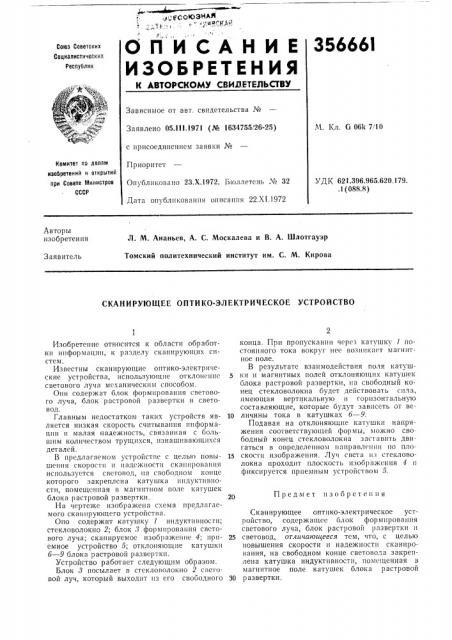

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Со1оз Советских

Социалистических

Республик

К АВТОРСКОМУ СВйЛЕТЕДЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 05,111,1971 (№ 1634755/26-25) М. Кл. G 06k 7. 10 с присоединением заявки №

Приоритет

Опубликовано 23.Х.1972. Б1оллетень № 32

Дата опубликования описания 22.XI. «972

Комитет по делам иаобретени11 и открытий при Совете Министров

СССР

УДК 621.396 965.620.179 .1 (088.8) Авторы изобретения

Л. М. Ананьев, А. С. Москалева и В. А. Шлотгауэр

Томский политехнический институт им. С. М. Кирова

Заявитель

СКАНИРУЮЩЕЕ ОПТИКО-ЭЛЕКТРИЧЕСКОЕ УСТРОЙСТВО

Предмет изобретения

Изобретение относится к области обработки информац11и, к разделу сканирующих систем.

Известны сканирующие оптико-электрические устройства, использующие отклонение светового луча механическим способом.

Опи содержат блок формирования светового луча, блок растровой развертки и световод, Главным недостатком таких устройств является низкая скорость считывания информации и малая надежность, связанная с большим количеством трущихся, пзнашивающпхся деталей.

В предлагаемом устройстве с целью повышения скорости ll н cK31111poB;lllIIII используется световод, па свободном конце которого закреплена катушка пндуктивности, помещенная в ма1пп ном поле катушек блока растровой развертки.

На чертеже изображена схема предлагаемого сканирующего устройства.

OIIo содержит катушку 1 индуктпвностп; стекловолокно 2; блок З,формирования светового луча; сканируемое изображение 4; приемное устройство 5; отклоняющие катушки б — 9 блока растровой развертки.

Устройство работает следующим образом.

Блок 3 посылает в стекловолокно 2 световой луч, который выходит пз его свободного конца. При пропусканпи через катушку 1 постоянного тока вокруг нее возникает магнитное поле.

В результате взаимодействия поля катушки и магнитных полей отклоняющих катушек блока растровой развертки, Ila свободный конец стекловолокна будет действовать сила, имеющая верт11кальную и горизонтальную составляющие, которые будут зависеть от ве10 личины тока в катушках б — 9.

Подавая на отклоняющие катушки напряжения соответствующей фор мы, можно свободный конец стекловолокна заставить двигаться в определенном направлении по плоскости изображения. Луч света из стекловолокна проходит плоскость пзображегп1я 4 и фиксируется приемным устройством 5.

Сканирующее оптико-электрическое устройство, содержащее блок формирования светового луча, блок растровой развертки и

25 световод, отличающееся тем, что, с целью повышения скорости и надежности сканирования, на свободном конце световода закреплена катушка индуктпвностп, помещенная в магнитное поле катушек блока растровой

30 р азвертки, 356661

Редактор Н. Коляда

Заказ 3773/4 Изд. № 1572 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 7К-35, Раушская паб., д. 4/5

Типография, пр, Сапунова, 2

/ б

Составитель Т. Дозоров

Техред Л. Богданова

Корректоры Л. Корогод и М, Коробова
