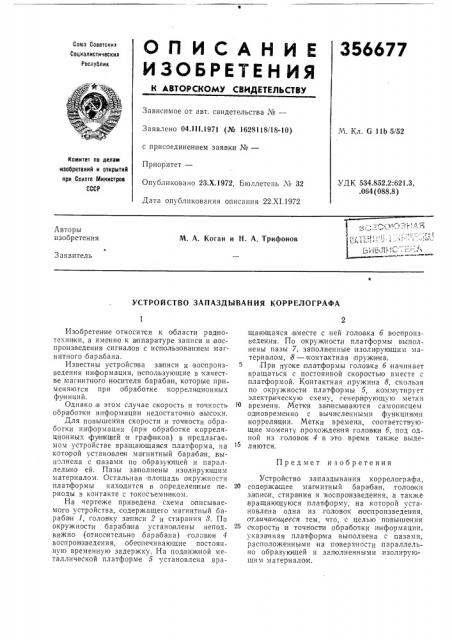

ОПИСАНИЕ

ИЗОБРЕТЕН Ия

356677

Сонэ Советскив

Социалистическив

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №вЂ”

Заявлено 04,111.1971 (№ 1628118/18-10) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 23.Х.1972. Бюллетень № 32

Дата опубликования описания 22.XI.1972

М. Кл. G 11Ь 5/52

Комитет ло делам маобретений и открытий при Совете Министров

СССР

УДК 534.852.2:621.3..064 (088.8) Авторы изобретения

t ) с

ЬИ1Л г! -:

М. А. Коган и Н. А. Трифонов

Заявитель

УСТРОЙСТВО ЗАПАЗДЫВАНИЯ КОРРЕЛОГРАФА

Изобретение относится к области рад|иотехники, а именно к а ппаратуре записи и воспроизведения сигналов с использованием магнитного барабана.

Известны устройства за писи и воспроизведения информации, использующие в качестве магнитного носителя барабан, которые при меняются при обработке корреляционных функций.

Однако в этом случае скорость и точность 1О обработки информации недостаточно высоки.

Для повышения скорости и точности обработки:информации (при обработке корреляционных фу н кц ий и графиков) в предлагае мом устройстве вращающаяся платформа, на котарой установлен ма(гнитный барабан,,выполнена с |пазами по образующей и параллельно ей. Пазы за полнены изолирующим материалом. Остальная пло щадь окружности платформы находится в определенные пе- 20 риоды в контакте с токосъемником.

На чертеже приведена схема описываемого устройства, содержащего магнитный бараба н 1, головку записи 2 и стирания 8. По окружности бараба на устано влены неподвижно (относительно .барабана) головки 4 воспроизведения, обеспечивающие постоян ную временную задержку. На подвиж ной металлической платформе 5 установлена вращаю щаяся вместе с ней головка б воспроизведения. По окружности платформы выполнены пазы 7, заполненные:изолирующим материалом, 8 — контактная пружинна.

При пуске платформы головка б начинает вращаться с постоянной скоростью вместе с платформой. Контактная;пружина 8, скользя по окружности платфо|рмы 5, .коммутирует электрическую схему, генери|рующую метки времени. Метки записываются самописцем одновременно с вычисленными функциями корреляции. Метки времени, соответствующие моменту,прохожден ия головки б, под одной из головок 4 в это время также выделяются.

Предмет изобретения

Устройство запаздывания коррелографа, содержа шее магнитный барабан, головки за писи, стира ния и воспроизведения, а также вращающуюся плат форму, на которой установлена одна из,головок воспроизведения, отличающееся тем, что, с целью повышения скорости и точности обработки и нформации, указанная платфор ма выполнена с пазами, pàсположенHüüìè íа паверхности параллельно образующей и заполненными, изолирующим материалом.

356677

Составитель М. Сухарев

Техред Е. Борисова

Корректор 3. Тарасова

Редактор С. Хейфиц

Заказ 528/2012 Изд. Мз 1554 Тираж 406 . Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д, 4/5

Тип. Харьк. фил пред. «Патент»
