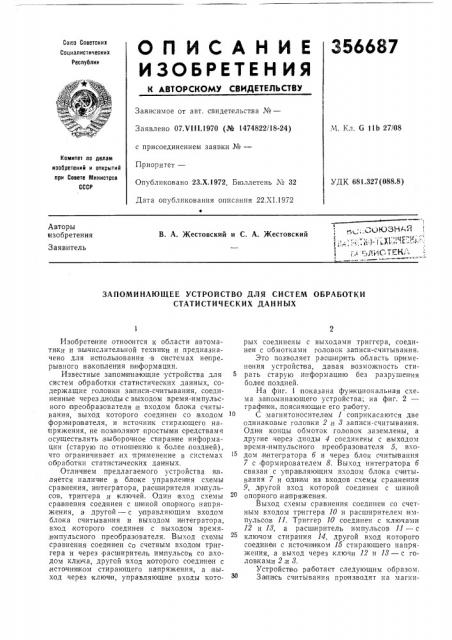

0 П И С А Н И Е 356687

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Ресоу0лин

Зависи мое от авт. свидетельства №вЂ”

Заявлено 07.Ч11!.1970 (№ 1474822/18-24) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 23.Х.1972. Бюллетень № 32

Дата опубликования описания 22.XI.1972

М. Кл. G 11Ь 27/08

Комитет оо делам изооретеиий и открытий ори Совете Министров

СССР

УДК 681.327 (088.8) Авторы изобретения

В. А. Жестовский и С. А. Жестовский

Заявитель

ЗАПОМИНАЮЩЕЕ УСТРОЙСТВО ДЛЯ СИСТЕМ ОБРАБОТКИ

СТАТИСТИЧЕСКИХ ДАННЫХ

Изооретение отнооится к области автоматики и вычислительной техники и предназначено для использования в оистемах непре рывного накопления и нформации.

Известные запоминающие устройства для систем обработки статистических данных, содержащие головки записи-считывания, соединенные через диоды с выходом время-импульсного inpeooразователя,и входом блока считывания, выход которого соединен со входом форм иро вателя, и источник стирающего напряжения, не позволяют простыми средствами осуществлять, выборочное стирание информации (старую по отношению к более поздней), что ограничивает их применение в системах обработки статистических данных.

Отличием предлагаемого устройства яв ляется наличие в блоке управления схемы сравнения, интегратора, расширителя импульсов, триггера и ключей. Один вход схемы сравнения соединен с ш иной опорногo напряжения, а другой — с у правляющим входом блока считывания и выходом и нтегратора, вход которого соединен с выходом;времяимпульсного преобразователя, Выход схемы сравнения соединен со счетным входом триггера и через расширитель импульсов со входом ключа, другой вход которого соединен с источником стирающего напряжения, а вы ход через ключи, управляющие входы которых соединены с выходами триггера, соединен с обмотками головок записи-считывания.

Это позволяет расширить область применения устройспва, давая возможность сти5 рать старую информацию без разрушения более поздней.

На фиг. I,показана функциональная схе ма за поминающето устройства; на фиг. 2— графики,.поясняющие его работу.

С магнитоносителем 1 соприкасаются две одинаковые головки 2,и 8 записи-считывания.

Одни концы обмоток головок заземлены, а другие через диоды 4 соединены с выходом время-импульсного преобразователя 5, входом интегратора б и через блок считывания

7 с формирователем 8. Выход интегратора б связан с упра вляющим входом блока считывания 7 и одним из входов схемы сравнения

9, другой вход которой соединен с шиной опорного напряжения.

Выход схемы сравнения соединен со счетным входом триггера 10 и расширителем импульсов 11. Триггер 10 соединен с ключами

12 и И, а расширитель импульсов 11 — с ключом стирания 14, другой вход которого соединен с источи иком 15 стирающего напряжения, а выход через, ключи 12 и 18 — с головками 2 и 8.

Устройство работает следующим образом.

Заспись считывания производят на магни356687 тоносителе 1 голозками 2 и 8 одновременно через диоды 4 с выхода время-импульсного преобразователя 5, а стира ние — поочередно подключением к той или другой головке |источника 15 постоянно|го напряжения через ключи 13 и 14 или 12 и,14. Подсчет числа импульсбв производится накоплением .интегратора б (в простейшем случае — интегрирующей цепочки), преобразующим это число и на пряжение, которое сравнивается с опорным напряжен ием У„схемой сра внения 9. В случае равенства их выдается импульс на триггер 10 и расширитель импульсов 11. Триггер перебрасывается, включая, иапримвр, ключ

18. Расширитель включает на время, равное пл I большее одного оборота мапнитоносителя, ключ 14. Тем самым к головке 2 прикладывается напряжение с источника 15 и верхняя дорожка стирается. Частота импульсов, поступающая .на интегратор б, уменьшается вдвое, и про цесс накопления информации продолжается до прежнего уро вня. Опять выдается импульс со схемы сравнения 9, и триггер 10 перекидывается в:прежнее положение, открывая ключ 12. Стирается нижняя дорожника и т. д.

Так им образом, каждый раз по достижении определенного максимума числа замеров стирается по очереди одна из дорожек магнитоносителя, запись на которые производигся параллельно. Обязательным условием при этом я вляется нанесение,информацион ных импульсов при многократном обегании дорожек на расстояния от их условного начала, пропорциональных измеряемым на пряжениям.

На фиг. 2 показаны четыре стадии обновлен ни .информации на магнитных дорожках.

Например, на фиг. 2, а представлены записанные импульсы с начала ра боты. Затем стирается через открытые .ключи 12 и,14 нижняя дорожка (см. фиг, 2,б),и. продолжается запись. После записи приблизительно такого же числа импульсов (см. фиг. 2, в) стирается через ключи,18 и 14 верхняя дорожка (см, фиг. 2, г). При этом иипульсы (см. фиг. 2, а) на обеих дорожках, .импульсы (см. фиг. 2,б) на верхней дорожке и смешанные с новыми (ом. фиг, 2,в) уничтожаются полностью, .и остаются лишь новые импульсы, запись которых началась после первого стирания (см. фиг. 2, в — на обеих дорожках, на фиг. 2, г— на нижней) . Таким образом, за два цикла частичного стирания информация полностью о.бновляется.

Число импульсов (см. фиг. 2, а, б) одинаковы, соответственно идентичны и Нх кривые распределения (см. фиг. 2, д, е), так как по

1О оси абсцисс отложены измеряемые величины, а по оси ординат — число импульсов (замеров) tB каком-то небольшом интервале измеряемых величин (что осуацествляется формирователем 8).

Пр и этом не имеет зна чения, считываются импульсы одной головкой или обеими одно.временно, так как автоматическая регулиров ка усиления, осуществляемая связью интегратора б, с управляющим входом блока считы®О вания 7, приводит кривую распределения и постоянному уровню без искажения формы.

Предмет изобретения

Запоминающее устройство для систем обработки статистических данных, содержащее головки записи-считывания, соединенные через диоды с выходом время импульсного преобразователя и входом блока очитыван|ия, выход которого соединен со входом формирователя,,источник стирающего напряжения, отличающееся тем, что, с целью расширения области, применения, блок у пра вления содерж ит схему сравнения, интегратор,,расширитель импульсов, триггер и ключи, причем один .вход схемы сравнения соединен с шиной опорного напряжения, а дру гой — с управ ляющим входом блока считывания и выходом интегратора, вход которого соединен с выхо4О .дом время-импульсного преобразователя, а выход схемы сравнения соединен с счетным ,входом триггера и через расширитель,им пульсов — со входом ключа, друпой вход которого соединен с источником стирающего напряжения, а:выход через ключи, управляю щие входы которых соединены с выходами триггера, соединен с обмотками головок записи-считывания.

356687 иг.

0 01 0,2 0,Л 0 05 0,Ь 07 ог 09 /0 a

Фиг.2
