Устройство для измерения колебаний движущейся ленты

Устройство для измерения колебаний движущейся ленты

Иллюстрации

Показать все

Реферат

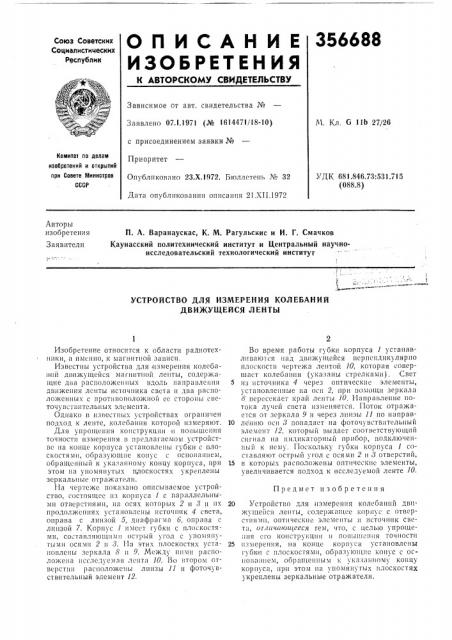

356688

O n È C Ë H И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 07.1.1971 (№ 1614471/18-10) с присоединением заявки №

Приоритет

Опубликовано 23.Х,1972. В10ллстень № 32

Дата опубликования описания 21.XII.1972

М. Кл, G 11Ь 27/26

Комитет по делам иаобретений и открытий при Совете Министров

СССР

УДК 681.846.73:531.715 (088.8) Авторы изобретения

Заявители

П. А. Варанаускас, К. М. Рагульскис и И. Г. Смачков

Каунасский политехнический институт и Центральный научноисследовательский технологический институт

УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ КОЛЕБАНИЙ

ДВИЖУЩЕЙСЯ ЛЕНТЫ

Предмет изобретения

Изобретение относится к области радиотехники, а именно, к магнитной записи.

Известны устройства для измерения колебаiIIl1l g1ttttJtc) щейся AIBI tlllTIlol(ленты, соде1>жащие два расположенных вдоль направления движения ленты источника света и два р3с110 ложенных с противоположной ее стороны светочувствительных элемента.

Однако в известных устройствах ограничен подход к ленте, колебания которой нзмеря1от.

Для упрощения конструкции и повышения точности измерения в предлагаемом устройстве на конце корпуса установлены губки с плоскостями, образующие конус с основанием, обращенный к указанному концу корпуса, ири этом на упомянутых п,поскостях укреплены зеркальные отражатели.

На чертеже показано описываемое устройство, состоящее из корпуса 1 с параллсльным11 0TI3017стиями, на ОсЯх KOTopi>tx 2 и 8 11 их продолжениях установлены источник 4 света, оправа с линзой 5, диафрагма 6, оправа с линзой 7. Корпус 1 имеет губки с плоскостясос1 3 вляю гни At tt ocrpt>tlt 1 0„ с упо к|я нутыми осями 2 н 8. 1-1а этих плоскостях установлены зеркала 8 и 9. Между ними расположена исследуемая лента 10. Во втором отверстии расположены линзы 11 и фоточувствителbHый элемент 12.

Во время работы губки корпуса 1 устанавливаются над движущейся перпендикулярно плоскости чертежа лентой 10, которая совершает колебания (указаны стрелками), Свет из источника 4 через оптические элементы, установленные tt3 оси 2, при помощи зеркала

8 пересекает край ленты 10, 11аправленне потока лучей света изменяется. Поток отражается от зеркала 9 и через линзы 11 по направI0 лешпо оси д попадает на фоточувствительный элемент 12, который выдает соответствующий сигнал на индикаторный прибор, подключенный к нему. Поскольку губки корпуса 1 сос1авляют острый угол с осями 2 н 8 отверстий, 15 в которых расположены оптические элементы, vBeJIHчивается подход к исследуемой ленте 10.

20 Устройство для измерения колебаний движущейся ле1п.ы, содержащее корпус с отверсг1ими, 017Ttt tect

25 измерения, на конце корпуса установлены губки с плоскостями, образующие конус с осНОВ3ННЕМ, OitPBIIILtttthIМ К УКЗЗ ttiНОМУ КОНЦЪ корпуса, при этом на упомянутых плоскостях укреплены зеркальные отражатели.

356688

Редактор С. Хейфиц

Заказ 4073718 Изд. № 1603 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская паб., д. 4/5

Типография, и р. Сапунова, 2

Составитель Л. Иванова

Техред А, Камышникова

Корректоры: А. Васильева и Н. Прокуратова
