Реферат



.,чмЯ ф 1

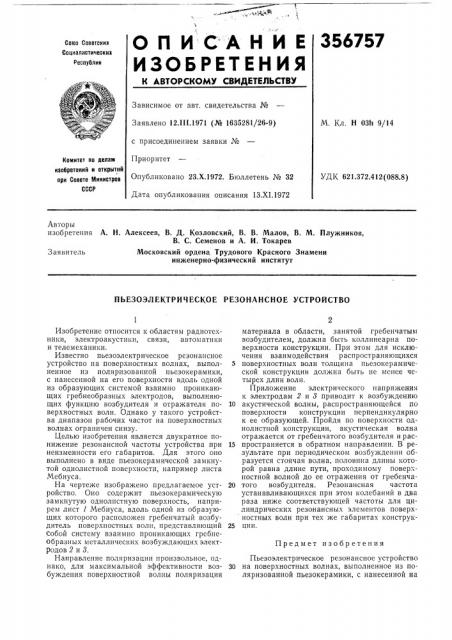

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

356757

Союз Соеетскиз

Социалистических

Ресоублин

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 12.111.1971 (№ 1635281/26-9) с присоединением заявки №

Приоритет

Опубликовано 23.Х.1972. Бюллетень № 32

Дата опубликования описания 13.Х1.1972

M. Кл. Н 0311 9!14

Комитет оо делам изобретений и открытий ори Совете Министров

СССР

УДК 621.372.412(088.8) Авторы изобретения

А. Н. Алексеев, В. Д. Козловский, В. В. Малов, В. М. Плужников, В. С. Семенов и A. И. Токарев

Московский ордена Трудового Красного Знамени инженерно-физический институт

Заявитель

ПЬЕЗОЭЛЕКТРИЧ ЕСКОЕ РЕЗОНАНСНОЕ УСТРОЙСТВО

Предмет изобретения

Изобретение относится к областям радиотехники, электроакустики, связи, автоматики и телемеханики.

Известно пьезоэлектрическое резонансное устройство на поверхностных волнах, выполненное из поляризованной пьезокерамики, с нанесенной на его поверхности вдоль одной из образующих системой взаимно проникающих гребнеобразных электродов, выполняющих функцию возбудителя и отражателя поверхностных волн. Однако у такого устройства диапазон рабочих частот на поверхностных волнах ограничен снизу.

Целью изобретения является двукратное понижение резонансной частоты устройства при неизменности его габаритов. Для этого оно выполнено в виде пьезокерамической замкнутой однолистной поверхности, например листа

Мебиуса.

На чертеже изображено предлагаемое устройство. Оно содержит пьезокерамическую замкнутую однолистную поверхность, наприрем лист 1 Мебиуса, вдоль одной из образующих которого расположен гребенчатый возбу дитель поверхностных волн, представляющий собой систему взаимно проникающих гребнеобразных металлических возбуждающих электродов 2 и 8.

Направление поляризации произвольное, однако, для максимальной эффективности возбуждения поверхностной волны поляризация материала в области, занятой гребенчатым возбудителем, должна быть коллинеарна поверхности конструкции. При этом для исключения взаимодействия распространяющихся

5 поверхностных волн толщина пьезокерамической конструкции должна быть не менее четырех длин волн, Приложение электрического напряжения к электродам 2 и 3 приводит к возбуждению

10 акустической волны, распространяющейся по поверхности конструкции перпендикулярно к ее образующей. Пройдя по поверхности однолистной конструкции, акустическая волна отражается от гребенчатого возбудителя и рас15 пространяется в обратном направлении. В результате при периодическом возбуждении образуется стоячая волна, половина длины которой равна длине пути, проходимому поверхностной волной до ее отражения от гребенча20 того возбудителя. Резонансная частота устанавливающихся при этом колебаний в два раза ниже соответствующей частоты для цилиндрических резонансных элементов поверх ностных волн при тех же габаритах конструк25 ции.

Пьезоэлектрическое резонансное устройство

30 на поверхностных волнах, выполненное из поляризованной пьезокерамики, с нанесенной на

356757

Составитель Л. Багян

Редактор Т. Юрчикова Техред А. Евдонов Корректор Т. Бабакина

Заказ 3771/17 Изд. ь/в 1583 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Ссвете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 его поверхности вдоль одной из образующих системой взаимно проникающих гребнеобразных электродов, выполняющих функцию возбудителя и отражателя поверхностных волн, отличающееся тем, что, с целью двукратного понижения резонансной частоты устройства при неизменности его габаритов, оно выполнено в виде пьезокерамической замкнутой однолистной поверхности, например листа Ме5 биуса.
