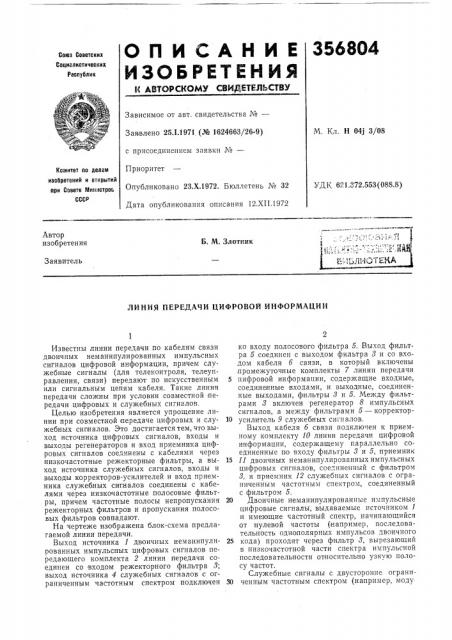

ЛИНИЯ ПЕРЕДАЧИ ЦИФРОВОЙ ИНФОРМАЦИИ

Известны линии передачи по кабелям связи двоичных неманипулированных импульсных сигналов цифровой информации, причем служебные сигналы (для телеконтроля, телеуправления, связи) передают по искусственным или сигнальным цепям кабеля. Такие линии передачи сложны при условии совместной передачи цифровых и служебных сигналов.

Целью изобретения является упрощение линии при совместной передаче цифровых и служебных сигналов. Это достигается тем, что выход источника цифровых сигналов, входы и выходы регенераторов и вход приемника цифровых сигналов соединены с кабелями через низкочастотные режекторные фильтры, а выход источника служебных сигналов, входы и выходы корректоров-усилителей и вход приемника служебных сигналов соединены с кабелями через низкочастотные полосовые фильтры, причем частотные полосы непропускания режекторных фильтров и пропускания полосовых фильтров совпадают.

На чертеже изображена блок-схема предлагаемой линии передачи.

Выход источника 1 двоичных неманипулированных импульсных цифровых сигналов передающего комплекта 2 линии передачи соединен со входом режекторного фильтра 8; выход источника 4 служебных сигналов с ограниченным частотным спектром подключен ко входу полосового фильтра 5. Выход фильтра 5 соединен с выходом фильтра 8 и со входом кабеля б связи, в который включены ,промежуточные комплекты 7 линии передачи

5 цифровой информации, содержащие входные, соединенные входами, и выходные, соединенные выходами, фильтры 8 и 5. Между фильтрами 8 включен регенератор 8 импульсных сигналов, а между фильтрами 5 — корректор10 усилитель 9 служебных сигналов.

Выход кабеля б связи подключен к приемному комплекту 10 линии передачи цифровой информации, содержащему параллельно соединенные по входу фильтры 8 и 5, приемник

15 11 двоичных неманипулированных импульсных цифровых сигналов, соединенный с фильтром

8, и приемник 12 служебных сигналов с ограниченным частотным спектром, соединенный с фильтром 5.

20 Двоичные неманипулированные импульсные цифровые сигналы, выдаваемые источником 1 и имеющие частотный спектр, начинающийся от нулевой частоты (например, последовательность однополярных импульсов двоичного

25 кода) проходят через фильтр 8, вырезающий в низкочастотной части спектра импульсной последовательности относительно узкую полосу частот.

Служебные сигналы с двусторонне ограни30 ченным частотным спектром (например, моду

356804

Предмет изобретения

Г

I 10

6 6

3 8 3! (Составитель А. Мерман

Текред Т. Ускова

Редактор T. Юрчикова

Корректор Л. Новожилова

Заказ 3939/15 Изд. № 1610 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий прн Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 ли ров анные аналоговые сигналы), выдаваемые источником 4, проходят через фильтр 5, частотная полоса пропускания которого совпадает с частотной полосой непропускания фильтра 8. Затем объединенные в общий частотный тракт цифровые и служебные сигналы по кабелю б поступают в промежуточный комплект 7, где они разделяются по частоте с помощью фильтров 8 и 5, корректируются по форме, усиливаются, цифровой сигнал регенерируется в регенераторе 8 (служебные сигналы корректируются и усиливаются в корректоре-усилителе 9) и вновь объединяются в один общий частотный тракт с помощью фильтров 8 и 5.

После прохождения последовательно соединенных участков кабеля б и промежуточных комплектов объединенные цифровые и служебные сигналы поступают в приемный комплект 10, где они разделяются по частоте с

"помощью фильтров 8 и 5.Затем цифровые сигналы поступают в приемник 11, а служебные — в приемник 12.

Линия передачи цифровой информации, содержащая источник и приемник импульсных

5 цифровых сигналов, источник и приемник служебных сигналов с двусторонне ограниченным спектром, соединенные кабелями связи с регенераторами импульсных сигналов и частотными корректорами-усилителями служебных сиг10 налов, отличающаяся тем, что, с целью упрощения линии при совместной передаче цифровых и служебных сигналов, .выход источника цифровых сигналов, входы и выходы регенераторов и вход приемника цифровых сигналов

15 соединены с кабелями через низкочастотные режекторные фильтры, а выход источника служебных сигналов, входы и выходы корректоров-усилителей и вход приемника служебных сигналов соединены с кабелями через

20 низкочастотные полосовые фильтры, причем частотные полосы непропускания режекторных фильтров и пропускания полосовых фильтров совпадают.
