Бласе 86с, 2О

0701@% ЯДЛУЮ0.1 Ц ИИБР6

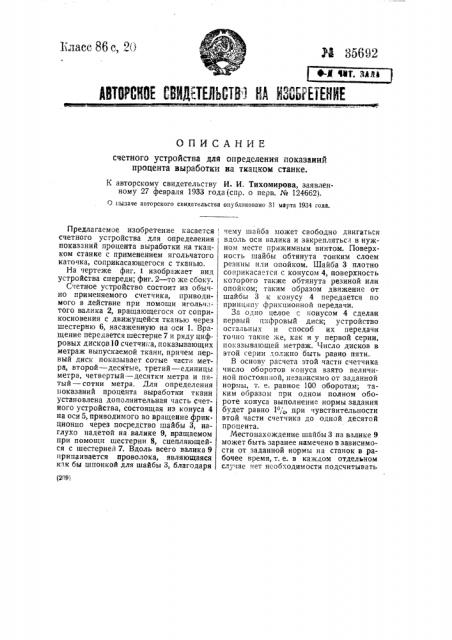

ОПИСАНИЕ счетного устройства для определения показаний процента выработки на ткацком станке.

К авторскому свидетельству И. И. Тихомирова, заявленному 27 февраля 1933 года(спр. о перв. № 124662).

0 «ыдаде авторского свидетельства опубликовано 31 марта 1934 года. (2п9) Предлагаемое изобретение касается . счетного устройства для определения показаний процента выработки на ткацком станке с применением игольчатого каточка, соприкасающегося с тканью.

На чертеже фиг. 1 изображает вид устройства спереди; фиг. 2 — то же сбоку.

Счетное устройство состоит из обычно применяемого счетчика, приводимого в действие при помощи игольчп- i того валика 2, вращающегося от соприкосновения с движущейся тканью через шестерню 6, насаженную на оси 1. Вра- i щение передается шестерне 7 и ряду циф- ровых дискОв1О счетчика, показывающих метраж выпускаемой ткани, причем первый диск показывает сотые части метра, второй †десят, третий †едини метра, четвертый †десят метра и пятый †сот метра. Лля определения показаний процента выработки ткани установлена дополнительная часть счетного устройства, состоящая из конуса 4 на оси 5, приводимого во вращение фрикционно через посредство шайбы 3, наглухо надетой на валике 9, вращаемом при помощи шестерни 8, сцепляющейся с шестерней 7. Вдоль всего валика 9 припаивается проволока, являющаяся кчк бы шпонкой для шайбы 3, благодаря чему шайба может свободно двигаться вдоль оси ьалика и закреплятьса в нужном месте прижимным винтом. Поверхность шайбы обтянута тонким слоем резины или опойком. Шайба 3 плотно соприкасается с конусом 4, поверхность которого также обтянута резиной или опойком; таким образом движение от шайбы 3 к конусу 4 передается по принципу фрикционной передачи.

За одйо целое с конусом 4 сделан первый цифровый диск; устройство остальных и способ их передачи точно такие же, как и у первой серии, показывающей метраж. Число дисков вэтой серии должно быть равно пяти.

В основу расчета этой части счетчика число оборотов конуса взято величиной постоянной, независимо от заданной нормы, т. е. равное 100 оборотам; таким образом при одном полном обороте конуса выполнение нормы задания будет равно 1о,, при чувствительности этой части счетчика до одной десятой процента.

Местонахождение шайбы 3 на валике 9 может быть заранее намечено в зависимости от заданной нормы на станок в рабочее время, т. е. в каждом отдельном случае нет необходимости подсчитывать.диаметр конуса. Валик 9 разделен на соответствующее число равных частей, которые указывают норму выработки

-на каждый станок; таким образом, если норма дана 20 м на 7 часов, то шайба 3 передвигается вдоль валика 9 до указанной на нем цифры.

Счетчик в течение всей длины основы не переводится, а установка его показателей на нули должна быть произведена при заправке новой основы после ее обработки. Учет же должен производиться посменно, выпиской специальной станочной карточки с показателей .счетчика.

Предмет изобретения.

Счетное устройство для определения показаний процента выработки на ткацком станке с применением игольчатого каточк а, соприкасающегося с тканью, отличающееся применением дополнительного счетчика, насаженного на оси 5 и приводимого в движение от основного счетчика известного устройства при посредстве зубчатой и фрикционной передачи, допускающей изменение передаточного числа с целью сохранения показаний счетчика в процентах при изменении нормы.

Эксперт Б. М. Гутман

Редактор В. С. Никольский
