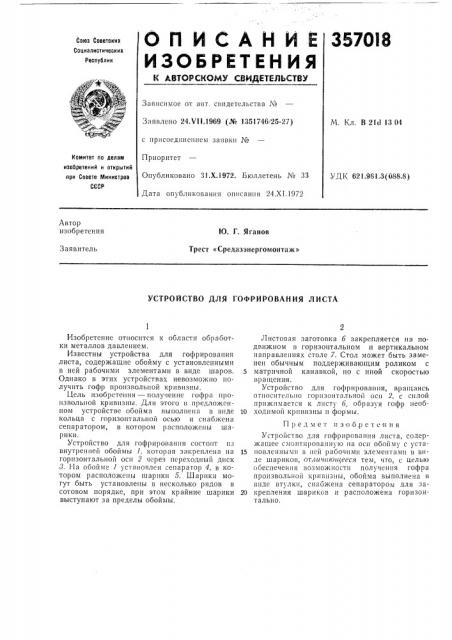

ОПИСАНИЕ
ИЗОВРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
357OI8
Союз Советских
Социалистических
Республик
Зависимое от авт, свидетельства №
Заявлено 24.VI1.1969 (№ 1351746/25-27) с присоединением заявки №
Приоритет
Опубликовано 31.Х.1972. Бюллетень ¹ 33
Дата опубликования описания 24.XI.1972
М. Кл. В 21т1 13 04
Комитет по делам изобретений и открытий лри Совете Министров
СССР
УДК 621.981.3(088.8) Автор изобретения
Ю. Г. Яганов
Трест «Средазэнергомонтаж»
Заявитель
УСТРОЙСТВО ДЛЯ ГОФРИРОВАНИЯ ЛИСТА
Изобретение относится к области обработки металлов давлением, Известны устройства для гофрирования листа, содержащие обойму с установленными в ней рабочими элементами в виде шаров.
Однако в этих устройствах невозможно получить гофр произвольной кривизны.
Цель изобретения — получение гофра произвольной кривизны. Для этого в предло>кенном устройстве обойма выполнена в виде кольца с горизонтальной осью и снабжена сепаратором, в котором располо>кены шарики.
Устройство для гофрпрованпя состоит пз внутреннеи Оооимы т, которая закреплена на горизонтальной оси 2 через переходный диск
3. На обойме 1 установлен сепаратор 4, в котором расположены шарики 5. Шарики могут быть установлены в несколько рядов в сотовом порядке, при этом крайние шарики выступают за пределы обоймы.
Листовая заготовка б закрепляется на подвижном в горизонтальном и вертикальном направлениях столе 7. Стол может быть заменен обычным поддерживающим роликом с
5 матричной канавкой, по с иной скоростью вр ащения.
Устройство для гофрированпя, вращаясь относительно горизонтальной осп 2, с силой прижимается к листу б, образуя гофр необ10 ходимой кривизны и формы.
Предмет изобретения
Устройство для гофрпрованпя листа, содержащее смонтированную на осп обойму с уста15 новлснными в ней рабочими элементами в виде шариков, отличаюшееся тем, что, с целью обеспечения возможности получения гофра произвольной кривизны, обойма выполнена в виде втулки, снаожена сепаратором для за20 крепления шариков и расположена горизонтально.
3S7018
Редактор А. Купрякова
Заказ 3832/! Изд. Ме 1678 Тираж 406 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, 7К-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2
Составитель О. Матвеева
Текред А. Камышннкова
Корректоры Е. Давыдкина и В. Петрова
