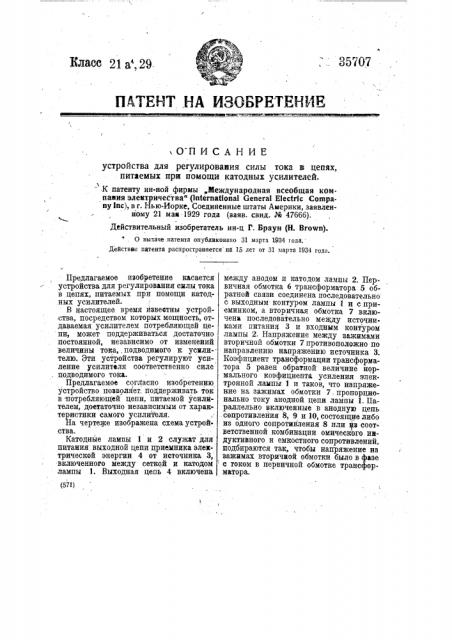

ОПИСАНИЕ устройства для регулирования силы тока в цепях, питаемых при помощи катодных усилителей.

К патенту ин-ной фирмы „Международная всеобщая компания электричества (international General Electric Company Inc ), в r. Нью-Иорке, Соединенные штаты Америки, заявленному 21 мак 1929 года (ваяв. свид. J4 4?ббб), Действительный изобретатель ин-ц Г. Браун (Н. Brown), О вьпаче патента опубликовано 31 марта 1934 года.

Действие патента распространяется на 15 лет от 31 марта 1934 года. (571) Предлагаемое изобретение касается устройства для регулирования силы тока в цепях, питаемых при помощи катодных усилителей.

В настоящее время Известны устройства, посредством которых мощность, отдаваемая усилителем потребляющей цепи, может поддерживаться достаточно постоянной, независимо от изменений величины тока,,подводимого к усили-телю. Эти устройства регулируют усиление усилителя соответственно силе . подводимого тока.

Предлагаемое согЛасно изобретению устройство позволяет, поддерживать ток в потребляющей цепи, питаемой усилнтелем, доетаточно независимым от характеристики самого усилителя.

На чертеже изображена схема устройства.

Катодные лампы 1 и 2 служат для питания выходной цепи приемника электрической энергии 4 от источника 3, включенного между сеткой и катодом лампы 1. Выходная цепь 4 включена между анодом и катодом лампы 2. Первичная обмотка 6 трансформатора 5 обратной связи соединена последовательно с выходным контуром лампы 1 и с приемником, а вторичная обмотка 7 включена последовательно между источниками питания 3 и входным контуром лампы 2. Напряжение между зажимами вторичной обмотки 7 противоположно по направлению напряжению источника 3.

Коэфициент трансформации трансформатора 5 равен обратной величине нормального коэфициента усиления электронной лампы 1 и таков, что напряжение на зажимах обмотки 7, пропорционально току анодной цепи лампы 1. Параллельно включенные в анодную цепь сопротивления 8, 9 и 10, состоящие либо

ИЗ ОДНОГО СОПРОтИнЛЕНИЯ 8 ИЛИ 1З СООтветственной комбинации омического индуктивного и емкостного сопротивлений, подбираются так, чтобы напряжение на зажимах вторичной обмотки было в фазе с током в первичной обмотке трансформатора.
