Устройство для подъема раздаточных рукавов топливозаправщиков

Устройство для подъема раздаточных рукавов топливозаправщиков

Иллюстрации

Показать все

Реферат



т =т>г оЮэ Нму

Ц> !> > > !> т> Д 1щ

Вйф 1ЦБ!! бнбл!вот

357II8

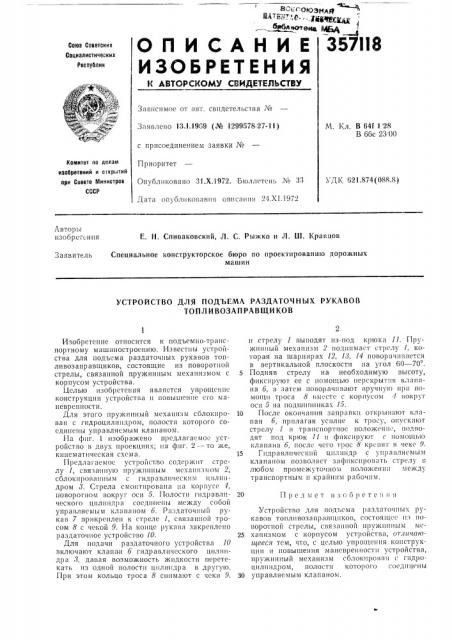

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

H АВТСРСИОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от лвт. свидетельства,%

Заявлено 13.1.1909 (№ 1299578 27-11) с присоединением заявки №

Приоритет

Опубликовано 31.Х.1972. Б!С7ллстсн» № 33

М. Кл. В 64f 1. 28

В 66с 23 00

Комитет по делан изобретений и открытий при Совете Министров

СССР

УДК 021.874(088,8) Дата опубли конт!и !!! опис»IIIII 24.Х1.1972

Авторы изобретения

Е. H. Спиваковский, Л. С. Рыжко и Л. И!. Кравцов

Специальное конструкторское бюро по проектированию дорожных машин

Заявитель

УСТРОЙСТВО ДЛЯ ПОДЪЕМА РАЗДАТОЧНЫХ РУКАВОВ

ТОПЛ ИВОЗАПРАВЩИ КОВ

Предмет и,(7ope c.l!I;!

Изобретение относится к подъемно-транспортному маи(иностроснию. Известны устройства для подъема раздаточных рукавов топливозаправщиков, состоящие из поворотной стрелы, связанной пружинным механизмом с корпусом устройства.

Целью изобретения является упрощение конструкции устройства и повышение его маневренности.

Для этого пружинный механизм сблокирован с гидроцилиндром, полости которого соединеш! управляемым клапаном, 1-1л фиг. 1 изображено предлагаемое устройство в двух проекциях; на фиг, 2 — то же, кинематичсская схема.

Предлагаемое устройство содержит стрелу 1, CIIII 33»IIlylo I3py>KIIIIII»ll>1 >ilC><3iiiioi>IOli>I 2, сблокированным с гидравлическим цилиндром 3. Стрела смонтирована иа корпусе поворотном вокруг оси 67. Полости !з!дравлического цилиндра соединены между собой управляемым клапаном 6. Раздаточн»ш рукав 7 прикреплен к стреле 1, связанной тросом 8 9. На конце рукава закреплено раздаточное устройство 10.

Для подачи раздаточного устройства 10 вкл!очают клапан 6 гидравлического цилиндра 7, давая возможность жидкости перетекать из одной полости цllaIIII„

При этом кольцо троса 8 снимают с чеки 9, и стрелу 1 выводят из-иод крюка 11. Пружинный механизм 2 поднимает стрелу 1, которая на шарнирах 12, И, 14 поворачивается в вертикальной плоскости на угол 60 — 70 .

5 Подняв стрелу на необходимую высоту, фиксируют ее с поз!о!ць о иерскрытия клапана б, а затем поворачивают вручную ири потрос3 8 IIillccTc c Kopll>ico>1 .1 II01

, оси 6 на подшипшп<ах 15.

10 После окон>!!!и !!Я 33II р III31!!3 (иот кл (1пан 6, прилагая усилие к тросу, оиускшот стрелу 1 в транспортнос положение, подводят под крюк 11 ll фиксиру7от г помощью клапана 6, после чего трос 8 креп3г в чеке 9.

15 Гидравлический цилиндр с управляемым клапаном позволяет зафиксировать стрелу ь любом проме>куточном положени:! между транспортным и крайним рабочим.

Устройство для подъема 17лздл го пи !х рукавов топливозяиравщиков, состоящее и:3 поворотной стрелы, c13II 33 !I!loll ир>>живи»! х!

25 >< 3 EI I I 3 I>I o Il с к 017 и у с о м >7> ст р о !! с т В т! > (77 >7 (! й!Ои1ееся тем, что, с целью упрощения конст1>укции и повышения маневренности устройства, пружинный механизм сблокировлн с гидроцилиндром, полости которого соединены

ЗО упр авляемы м клапаном.

357118

Фиг /

Составитель М. Москалец

Текред A. Евдонов

Редактор 3. Овчаренко ! оррскторы; В. Петрова и Е. Давыдкина

Заказ 3832/!4 Изд. № !678 Тираж 406 Подписное

Ц!!ИИПИ !(омитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская иаб., д. 4/5

Типография, пр. Сапунова, 2
