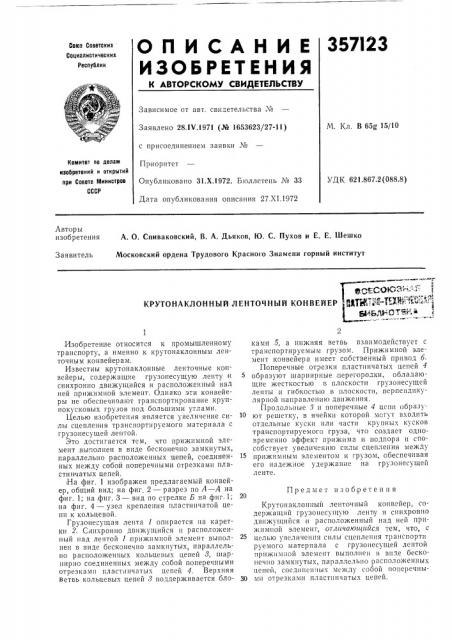

ОПИСАНИЕ 357!23

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт, свидетельства №

М. Кл, В 65g 15/10

Заявлено 28.IV.1971 (№ 1653623/27-11) с присоединением заявки ¹

Комитет по делам изобретений и открытий при Совете Министров

СССР

Приоритет

Опубликовано 31.Х.1972. Бюллетень № 33

Дата опубликования описания 27.XI.1972

УДК 621,867.2(088.8) Авторы изобретения

А. О. Спиваковский, В. А. Дьяков, |О. С. Пухов и Е. Е. Шешко

Московский ордена Трудового Красного Знамени горный институт

Заявитель

QQtC3 ".-"1 т l5-T98> :. Ей "-1 . 11,.„|.1ттз|, k

КРУТОНАКЛОННЪ|Й ЛЕНТОЧНЫЙ КОНВЕЙЕР

Изобретение относится к промышленному транспорту, а именно к крутонаклонным ленточным конвейерам.

Известны крутонаклонные ленточные конвейеры, содержащие грузонесущую ленту и синхронно движущийся и расположенный над ней прижимной элемент. Однако эти конвейеры не обеспечивают транспортирование крупнокусковых грузов под большими углами, Целью изобретения является увеличение силы сцепления транспортируемого материала с грузонесущей лентой.

Это достигается тем, что прижимной элемент,выполнен в виде бесконечно замкнутых, параллельно расположенных цепей, соединенных между собой поперечными отрезками пластинчатых цепей.

iHa фиг. 1 изображен предлагаемый конвейер, общий вид; на фиг, 2 — разрез по А — А на фиг. 1; на фиг. 3 — вид по стрелке Б на.фиг. 1; на фиг. 4 — узел крепления пластинчатой цепи к кольцевой.

Грузонесущая лента 1 опирается на каретки 2, Синхронно движущийся и расположенный над лентой 1,прижимной элемент выполнен в виде бесконечно замкнутых, параллельно расположенных кольцевых цепей 8, шарнирно соединенных между собой поперечными отрезками пластннчатых цепей 4, Верхняя ветвь кольцевых цепей 8 поддерживается блоками 5, а нижняя ветвь взаимодействует с транспортируемым грузом. Прижимной элемент конвейера имеет собственный привод б.

Поперечные отрезки пластпнчатых цепей 4 образуют шарнирные, перегородки, обладающие жесткостью в плоскости гр>зонесугцей ленты и гибкостью в плоскости, перпендикулярной направлению движения.

ГIродольные 3 и поперечные 4 цепи образу10 ют решетку, в ячейки которой могут входить отдельные куски илп части крупных кусков транспортируемого груза, что создает одновременно эффект прижима и подпора и способствует увеличению силы сцепления между прижимным элементом и грузом, обеспечивая его надежное удержание на грузонесущей ленте.

Предмет изобрете ни я

Крутонаклонный ленточный конвейер, содержащий грузонесущ ю лен пу и синхронно движугцийся и расположенный над ней прижимной элемент, отличаюи ийся тем, что, с целью увеличения силы сцепления транспорти руемого материала с грузонесущей лентой прижимной элемент выполнен в виде бесконечно замкнутых, параллельно расположенных цепей, соединен. ь х между собой поперечны30 мп отрезками пластпнчатых цепей.

357123 дид 5
