Реферат



Влаес 2i с, 24

Я 35715

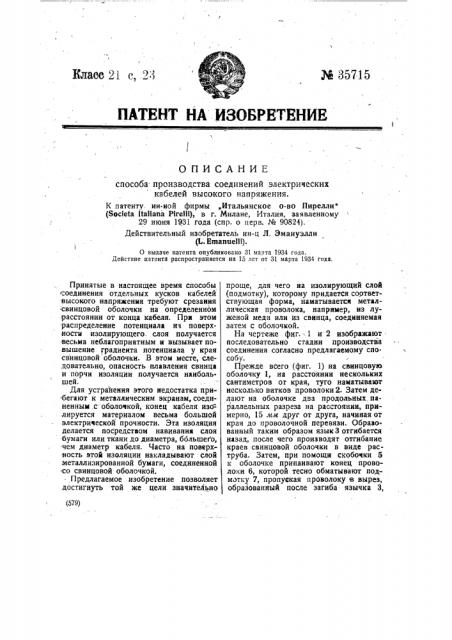

ПАТЕНТ НА ИЗОБРЕТЕНИЕ

ОПИСАНИЕ способа- производства соединений электрических кабелей высокого напряжения.

К патенту, ин.ной фирмы .Итальянское о-во Пирелли" (Societa Йайапа Р1геИ1), в r. Милане, Италия, заявленному

29 июня 1931 года (спр. о перв. № 90824), Действительный изобретатель ин-ц Л. Эманузлли (L; Emanuelli).

0 выдаче патента опубликовано 31 марта 1934 года, Действие патента распространяется на 15 лет от 31 марта 1934 года. (579) Принятые в настоящее время способы

-" îåäèíåíèÿ отдельных кусков кабелей высокого напряжения требуют срезания свинцовой оболочки на определенном .расстоянии от конца кабеля. При этом распределение потенциала на поверхности изолирующего. слоя получается

:весьма неблагоприятным и вызывает повышение градиента потенциала у края свинцовой оболочки. В этом месте, сле.довательно, опасность плавления свинца и порчи изоляции получается наибольшей.

Для устранения этого недостатка прибегают к металлическим экранам, соединенным .с- оболочкой, конец кабеля изо= лируется материалом весьма большой электрической прочности. Эта изоляция делается посредством навивания слоя

-бумаги или ткани до диаметра, большег о, -чем диаметр кабеля. Часто на поверхность втой изоляции накладывают -слой металлизированной бумаги, соединенной со свинцовой оболочкой.

Предлагаемое изобретение позволяет достигнуть той же цели значительно проще, для чего на изолирующий слой (подмотку), которому придается соответствующая форма, наматывается металлическая проволока, например, из луженой меди или из свинца, соединяемая затем с оболочкой.

На чертеже фиг. -. 1 и 2 изображают последовательно стадии производства соединения согласно предлагаемому способу.

Прежде всего (фиг. 1) на свинцовую оболочку 1, на расстоянии нескольких сантиметров от края, туго наматывают несколько витков проволоки 2. Затем делают на оболочке два продольных параллельных разреза на расстоянии, примерно, 15 мм друг от друга, начиная от края до проволочной перевязи. Образованный таким образом язык 3 отгибается назад, после чего производят отгибание краев свинцовой оболочки в виде раструба. Затем, при помощи скобочки 5 к оболочке при наива ют конец проволоки 6, которой тесно обматывают подмотку 7, пропуская проволоку в вырез, образованный после загиба язычка 3,
