Стеклокристаллическая эмальво€сх>& юзнаяьигшш^тшн^искйибибяиотгнл

Стеклокристаллическая эмальво€сх>& юзнаяьигшш^тшн^искйибибяиотгнл

Иллюстрации

Показать все

Реферат

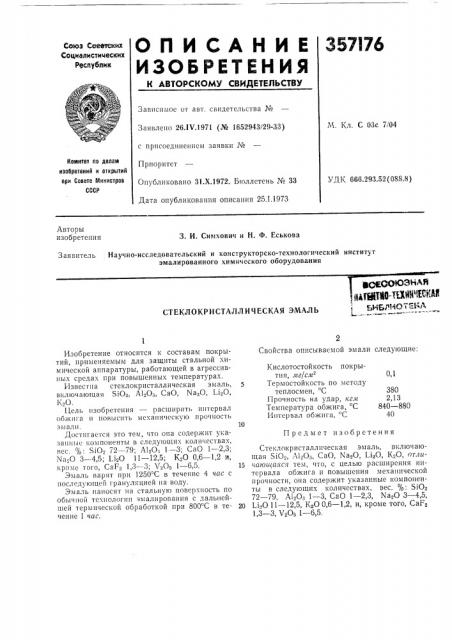

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социапистических

Республик

Зависимое от авт. свидетельства ¹!

Ч. Кл. С 03r 7/04

Заявлено 26.1т/.1971 (№ 1652943/29-33) с присоединением заявки №

Комитет ло делам изобретений и открытий ори Совете 1т1иниотрое

СССР

Приоритет

Опубликовано 31.Х.1972. Бюллетень № 33

УДК 666.293 52(088.8) Дата опубликования описания 25.1.1973

Авторы изобретения

3. И. Симхович и H. Ф. Еськова

Заявитель Научно-исследовательский и конструкторско-технологический институт эмалированного химического оборудования QQK)3HAR анне-изб Б@

Я Я;PHQ7H A !

СТЕКЛОКРИСТАЛЛ И Ч ЕСКАЯ ЭМАЛЬ

Кислотостойкость покрытия иг/ сит

Термостойкость по методу теплосмен, С

Прочность на удар, кг)и

Температура обжига, С

Интервал обжига, С

0,1

2,13

840 †8

Предмет изобретения

Изобретение относится к составам покрытий, применяемым для защиты стальной химической аппаратуры, работающей в агрессивных средах при повышенных температурах.

Известна стеклокристаллическая эмаль, включающая SiO, А!20з, СаО, Na0, 1 40, 140.

Цель изобретения — расширить интервал обжига и повысить механическую прочность эмали.

Достигается это тем, что она содержит указанные компоненты в следующих количествах, вес. %: Si02 72 — 79; А40, 1 — 3; СаО 1 — 2,3;

Na;0 3 — 4,5; L.40 11 — 12,5; К20 0,6 — 1,2 и, кроме того, СаГ 1,3 — 3; V,Ое 1 — 6,5.

Эмаль варят при 1250 С в течение 4 час с последующей гранул",öèåé на воду.

Эмаль наносят на стальную поверхность по обычной технологии эмалпрования с дальнейшей термической обработкой при 800 С в течение 1 час.

Свойства описываемой эмали следующие:

Стеклокристаллпческая эмаль, включающая SiO>, 440>, CaO, NaO, 1 40, КзО, отла15 чаюи1ался тем, что, с пелью расширения интервала обжига и повышения механической прочности, она содержит указанные компоненты в следующих количествах, вес. %; SiO

72 — 79, А40з 1 — 3, СаО 1 — 2,3, Na>0 3 — 4,5, 20 1 40 11 — 12,5, КеО 0,6 — 1,2, и, кроме того, CaF2

1,3 — 3, VgOg 1 — 6)5.
