Абразивная паста—т\. -л. ,, - ^••^'ч'-- w,'•\>& \\ecst-'-^':::.,--,-\ш&т--^'-^^'\sllb*йо.

Абразивная паста—т\. -л. ,, - ^••^'ч'-- w,'•\>& \\ecst-'-^':::.,--,-\ш&т--^'-^^'\sllb*йо.

Иллюстрации

Показать все

Реферат

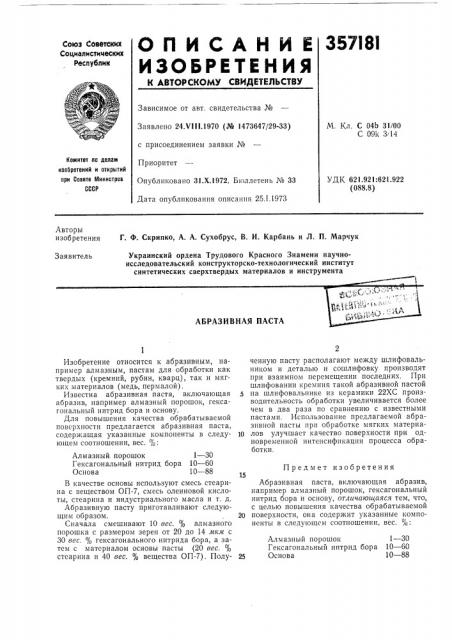

357I8I

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВМДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт, свидетельства №

Заявлено 24.Vill.1970 (№ 1473647/29-33) с присоединением заявки №

Приоритет

Опубликовано 31.Х.1972. Бюллетень № 33

Дата опубликования описашш 25.1.1973

М. Кл. С 04Ь 31/00

С 091 3i14

Комитет по делам иаобретеиий и открытий при Совете Миииотров

СССР

УДК 621.921:621.922 (088.8) Авторы изобретения

Г. Ф. Скрипко, А. А. Сухобрус, В. И. Карбань и Л. П. Марчук

Заявитель

Украинский ордена Трудового Красного Знамени научноисследовательский конструкторско-технологический институт синтетических сверхтвердых материалов и инструмента

АБРАЗИВНАЯ ПАСТА

Предмет изобретения

Изобретение относится к абразивным, например алмазным, пастам для обработки как твердых (кремний, рубин, кварц), так и мягких материалов (медь, пермалой).

Известна абразивная паста, включающая абразив, например алмазный порошок, гексагональный нитрид бора и основу.

Для повышения качества обрабатываемой поверхности предлагается абразивная паста, содержащая указанные компоненты в следующем соотношении, вес. Я .

Алмазный порошок 1 — 30

Гексагональный нитрид бора 10 — 60

Основа 10 — 88

В качестве основы используют смесь стеарина с веществом ОП-7, смесь олеиновой кислоты, стеарина и индустриального масла и т. д.

Абразивную пасту приготавливают следующим образом.

Сначала смешивают 10 вес. о о алмазного порошка с размером зерен от 20 до 14 лк и с

30 вес. о о гексагонального нитрида бора, а затем с материалом основы пасты (20 вес. стеарина и 40 вес. jo вещества ОП-7). Полученную пасту располагают между шлифовальником и деталью и сошлифовку производят при взаимном перемещении последних. Прп шлифовании кремния такой абразивной пастой на шлифовальнике из керамики 22ХС производительность обработки увеличивается более чем в два раза по сравнению с известными пастами. Использование предлагаемой абразивной пасты при обработке мягких материа10 лов улучшает качество поверхности при одновременной интенсификации процесса обработки.

Абразивная паста, включающая абразив, например алмазный порошок, гексагональный нитрид бора и основу, отличающаяся тем, что, с целью повышения качества обрабатываемой

20 поверхности, она содержит указанные компоненты в следующем соотношении, вес.

Алмазный порошок 1 — 30

Гексагональный нитрид бора 10 — 60

25 Основа 10 — 88
