Способ электрохимической обработки изделийиз стали

Способ электрохимической обработки изделийиз стали

Иллюстрации

Показать все

Реферат

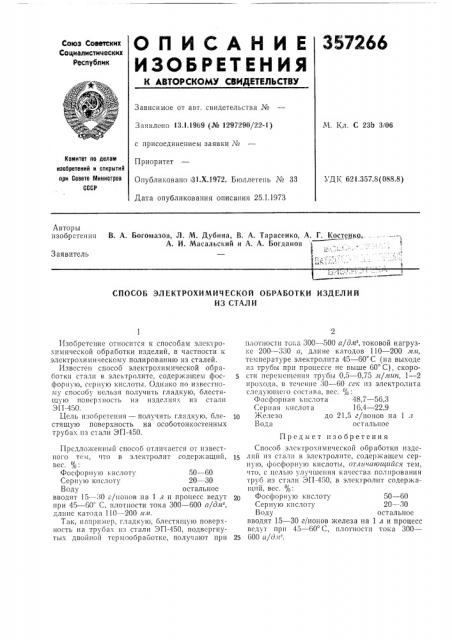

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

СОцийлистичэских

РЕспублик

Зависимое от авт. свидетельства №

Заявлено 13.1.1969 (№ 1297290/22-1) с присоединением заявки №

Приоритет

Опубликовано 31.Х.1972. Бюллетень № 33

Дата опубликования описания 25,1.1973

М. Кл. С 23b 3/06

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621,357.8(088.8) Авторы изобретения

В. А. Богомазов, Л. M. Дубина, В. А. Тарасенко, А. Г. КостенкО, А, И. М з асальскии и А. А. Богданов

Заявитель

СПОСОБ ЭЛЕКТРОХИМИЧЕСКОЙ ОБРАБОТКИ ИЗДЕЛИЙ

ИЗ СТАЛИ

:Изобретение относится к способам электроxvttè÷åñêîé обработки изделий, в частности к электрохимическому полированию из сталей.

Известен способ электрохимической оор аботки стали в электролите, содержащем фосфорную, серную кислоты. Однако по известному способу нельзя получить гладкую, блестящую поверхность на изделиях из стали

ЭП-450

Цель изобретения — получить гладкую, блестящую поверхность на особотонкостенных трубах пз стали ЭП-450.

Предложенный способ отличается от известного тем, ITQ в электролит содержащий, вес. %:

Фосфорную кислоту 50-60

Серную кислоту 20 — 30

Воду остальное вводят 15 — 30 г/понов па 1 л и процесс ведут при 45 — 60 С, плотности тока 300 †6 и/дм.-, длине катода 110 — 200 льи.

Так, например, гладкую, блестящую поверхность на труба;; пз стали ЭП-450, подвергнутых двойной термообработке, получают прц плотности тока 300 — 500 а/длт-", токовой нагрузке 200 — 330 а, длине катодов 110 — 200 мл, температуре электролита 45 — 60 С (на выходе из трубы при процессе не выше 60 С), скоро5 стп перемещения трубы 0,5 — 0,75 лт/лтин, 1 — 2 прохода, в течение 30 — 60 сск пз электролита следующеlo состава, вес. %:

Фосфорная кислота 48,7 — 56,3

Серная кислота 16,4 — 22,9

10 Железо до 21,5 г/ионов на 1 л

Вода остальное

Предмет изобретения

Способ элсктрохимической обработки изделий из стали в электролите, содержащем серную, фосфорную кислоты, отлп Mюаушся тем, что, с целью улучшения качества полирования труб пз стали ЭП-450, в электролит содержащий, вес. %:

Фосфорную кислоту 50 — 60

Серную кислоту 20 — 30

Воду остальное вводят 15 — 30 г/ионов железа на 1 л и ттроцесс ведут прп 45 — 60 С, плотности тока 300—

25 600 а/дл -,
