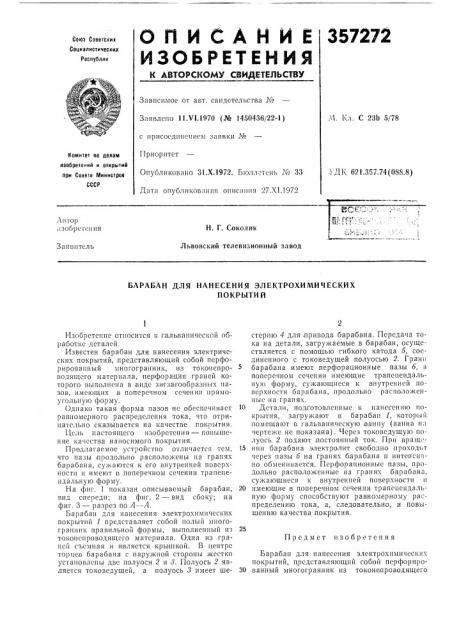

О Il И (: А H И Е 357272

ИЗОБРЕТЕНИЯ

К АВТОРСИОМУ СВИДЕТЕЛЬСТВУ

Союз Соеетскик

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 11.VI.1970 (№ 1450436/22-1) :т1. Кл. С 23b 5/78 с присоединением заявки №

Приоритет

Опубликовано 31.Х,1972. Бюллетень J¹ 33

Дата опубликования описания 27.Х1.1972

Комитет по делам изобретений и открытий ори Совете Министров

СССР ъ ДК 621 357.74(088 8) Автор пзобрегения

Н. Г. Соколик

Львовский телевизионный завод

Заявптел ь

БАРАБАН ДЛЯ НАНЕСЕНИЯ ЭЛЕКТРОХИМИЧЕСКИХ

ПОКРЫТИ Й

Предмет изобретения

Изобретение относится к гальванической обработке деталей.

Известен барабан для нанесения электрических покрытий, .представляющий собой перфорированный многогранник, из токонепроводящего материала, пер форация граней которого выполнена в,видс зигзагообразных пазов, имеющих в поперечном сечении прямоугольную форму.

Однако такая форма пазов не обеспечивает равноатерного распределения тока, что отрицательно сказывается на качестве покрытия.

Цель настоящего изобретения — повышение качества наносимого покрытия.

Предлагаемое устройство отличается тем, что пазы продольно располо>кены на гранях барабана, су>каются к его внутренней поверхности и имеют в поперечном сечении трапецеидальную форму.

На фпг. 1 показан описываемый барабан, вид спереди; на фнг. 2 — вид сбоку; на фиг. 3 — разрез по А--А.

Барабан для нанесения электрохимических покрытий 1 представляет собой полый многогранник правильной формы, выполненный из токонспроводящего материала. Одна из граней съемная и является крышкой. В центре торцев барабана с наружной стороны жестко установлены две полуоси 2 и >. Полуось 2 является токоведущей, а полуось 3 имеет шестерню 4 для привода барабана. Передача тока на детали, загружаемые в барабан, осуществляется с помощью гибкого катода 5, соединенного с токоведущей полуосью 2. Гp3HII барабана имеют перфорационные пазы б, в поперечном сечении имеющие трапецеидальную форму, сужающиеся к внутренней поверхности барабана, продольно расположенныс на гранях.

10 Детали, подготовленные к нанесению покрытия, загружают в барабан 1, который помещают в гальваническую, ванну (ванна на черте>ке не показана). Через токоведущую полуось 2 подают, постоянный ток. Прн вращ.15 нпп барабана электролит свободно проходч т через пазы б на гранях барабана и интенсивно обменивается. Перфорационные пазы, продольно расположенные на гранях барабана, сужающиеся к внутренней поверхности и

20 имеющие в поперечном сечении трапецеидальную форму способствуют равномерному распределению тока, а, следовательно, и повышению качества, покрытия.

Барабан для нанесения элсктрохпмическн.. покрытий, представляющий собой перфориро30 ванный многогранник из токонепроводящего

357272

-л

Раг Я

Составитель С, Пантелеева

Текред E. Борисова Коррс1<Тор Т, Медведева

Редактор Л. Лаврова

Заказ 3838 1 Изд. № 1616 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений н открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4 5

Типография, пр, Сапунова, 2 материала, перфорация которого выполнена в виде пазов, от,гичающийся тем, что, с целью улучшения качества покрытия, пазы расположены вдоль граней барабана, сужаются к еги внутренней поверхности и имеют в поперечном сечении трапецеидальную форму.
