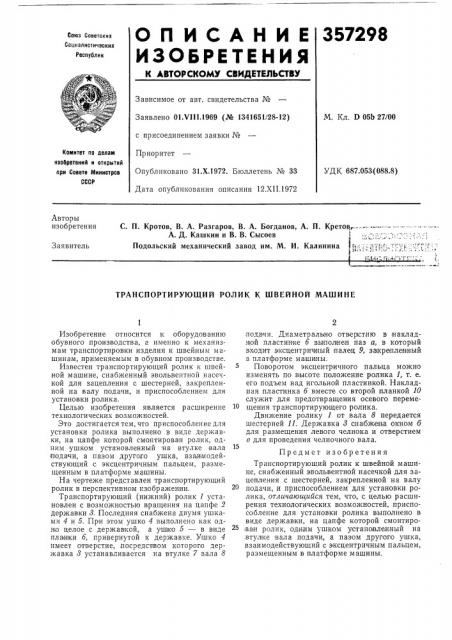

357298

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Респуйлик

Зависимое от авт. свидетельства №

Заявлено 01.Ч111.1969 (№ 1341651/28-12) с присоединением заявки №

Приоритет

Опубликовано 31.Х.1972. Бюллетень № 33

Дата опубликования описания 12.ХП.1972

М. Кл. D 05Ь 27/00

Комитет по делам каооретеиий и открытий при Совете Мииистрсв

СССР

УДК 687.053(088 8) Авторы изобретения

С. П. Кротов, В. А. Разгаров, В. А. Богданов, А. П. Кретов,А. Д. Кашкин и В. В. Сысоев

Подольский механический завод им. М. И. Калинина р:, .;-:;..т1-,,... -, ... . „,,".

Заявитель кт. г к>"т Г ..! ., 1, ТРАНСПОРТИРУЮЩИЙ РОЛИК К ШВЕЙНОЙ МАШИНЕ

Изобретение относится к оборудованию обувного производства, а именно к механизмам транспортировки изделия к швейным машинам, применяемым в обувном производстве.

Известен транспортирующий ролик к швейной машине, снабженный эвольвентной насечкой для зацепления с шестерней, закрепленной на валу подачи, и приспособлением для установки ролика.

Целью изобретения является расширение технологических возможностей.

Это достигается тем, что приспособление для установки ролика выполнено в виде державки, на цапфе которой смонтирован ролик, одним ушком установленный на втулке вала подачи, а пазом другого ушка, взаи|модействующий с эксцентричным пальцем, размещенным в платформе машины, На чертеже представлен транспортирующий ролик в перспективном изображении.

Транспортирующий (нижний) ролик 1 установлен с возможностью вращения на цапфе 2 державки 8. Последняя снабжена двумя ушками 4 и 5. При этом ушко 4 выполнено как одно целое с державкой, à уш ко 5 — в виде пла н ки б, привернутой к державке. Умишко 4 имеет отверстие,,посредством которого державка 8 устанавливается на втулке 7 вала 8,пода чи. Диаметралыно отверстию в наклади ой пластинке б вы полонен паз а, в который входит эксцентричный палец 9, закреплен ный в платформе машины, Поворотом эксцентричного пальца можно изменять по высоте положение ролика 1, т. е. его подъем над игольной пластинкой. Накладная пластинка б вместе со второй планкой 10 служит для предотвращения осевого перемещения транспортирующего ролика.

Движение ролику 1 от вала 8 передается шестерней 11. Державка 8 сна бжана окном б для размещения левого челнока и отверстием е для проведения челночного вала.

Предмет изобретения

Транспортирующий ролик к швейной машине, снабженный эвольвентной насечкой для зацепления с шестерней, закрепленной на валу подачи, и приспособлением для установки ролика, отличающийся тем, что, с целью расширения технологических возможностей, приспособление для установки ролика выполнено в виде державки, на цапфе которой смонтиро ван ролик, одним ушком установленный на .втулке вала подачи, а пазом другого ушка, взаимодействующий с эксцентричным пальцем, размещенным в платформе машины.
