Реферат

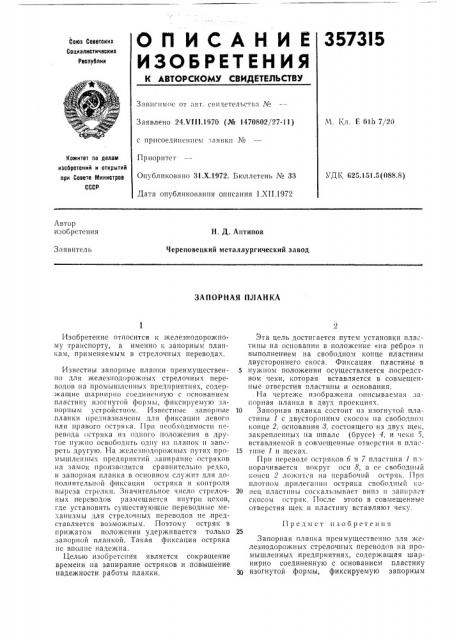

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

3573I5

Союз Советских

Социалистических

Республик

Зависимое от 3p1 . свидетельства ¹

М. Кл. Е Olb 7/20

Заявлено 24.VIII.1070 (№ 1470802/27-11) с присоединением .-.аявкн №

Приоритет

Опубликовано 31.Х.1972. Бюллетень № 33

Комитет по делам изооретений и открытий при Совете Министров

СССР

УД1< 025 5151 т(0Щ g) Дата опубликования описания 1.XII.1972

Автор изобретения

H. Д, Антипов

Череповецкий металлургический завод

Заявител ь

ЗАПОРНАЯ ПЛАНКА

С

Эта цель достигается путем установки пластины на основании в положение «на ребро» и выполнением на свободном конце пластины двустороннего скоса, Фиксация пластины в

5 нужном положении осуществляется,посредством чеки, которая вставляется в совмещенные отверстия пластины и основания.

На чертеже изображена описываемая запорная планка в двух проекциях.

10 Запорная планка состоит нз изогнутой пластины 1 с двусторонним скосом на свободном конце 2, основания 8, состоящего из двух щек, закрепленных 113 шпале (брусе) 4, и чеки 3, вставляемой в совмещенные отверстия в плас15 тине 1 и щеках.

Прп переводе остряков 6 и 7 пластина 1 поворачивается вокруг оси 8, а ее свободный конец 2 ложит ÿ íа нерабочий остряк. Пр.t плотном,прнлеганип остряка свободный ко20 нец 1113cTlttttt соскальзывает вниз н запирает скосом остряк, После этого в совмещенные отверстия щек н пластину вставляют чеку.

Запорная планка преимуществегп1о для железнодорожных стрелочных переводов на промышленных предприятиях, содержащая шарнирно соединенную с основанием пластину изогнутой формы, фиксируемую запорным

Изобретение относится к железнодорожно. му транспорту, а именно к запорным планкам, применяемым в стрелочных переводах, Известны запорные планки преимущественно для железнодорожных стрелочных переводов на промышленных предприятиях, содержащие шарнирно соединенную с основанием пластину изоп1утой формы, фиксируемую запорным устройством. Известные запорные

1тланки предназначены для фиксации левого нлн правого остряка, Г1р11 необходимости перевода Остряка нз одного положения в другое нужно освободить одну из планок и зап»реть другую. На железнодорожных путяi Itpoмышленных предприятий запирание остряков на замок производится сравнительно редко, Н 33IIOPIIBII IIJI3tt 1<3 В ОСНОВНОМ СЛУЖИТ ДЛЯ ДОполнительной фиксации остряка н контроля выреза стрелки. Значительное число стрелочных переводов размещается внутри цехов, где установить существующие переводные механизмы для стрелочных переводов не,представляется возможным. Поэтому остряк в прижатом положении удерживается только

331topttoH планкой. Такая фиксация Остряка не вполне надежна.

Целью изобретения является сокращение времени на запирание остряков и повышение надежности работы планки.

Предмет изобретения

3573!5

Составитель А. Кузьмин

Текред Л. Богданова

Редактор 3. Овчаренко

Корректор Л. Царькови

Заказ 3934/ll Изд. № 1622 Тираж 406 Подписное

ЦНИИПИ Комитетз по делам изобретений и открытий при Совете Министров CCCP

Москва, )К-35, Рзугнская нвб., д. 4/5

Типографии, пр. Свпунсвз, 2 устройством, отличающаяся тем, что, с целью сокращения времени на запирание остряков и повышения надежности ее работы, пластина установлена на основании в,положении

«на ребро» имеет на свободном конце двусторонний скос, а запорное устройство выполнено в виде чеки, вставляемой в совмещенные отверстия пластины и основания.
