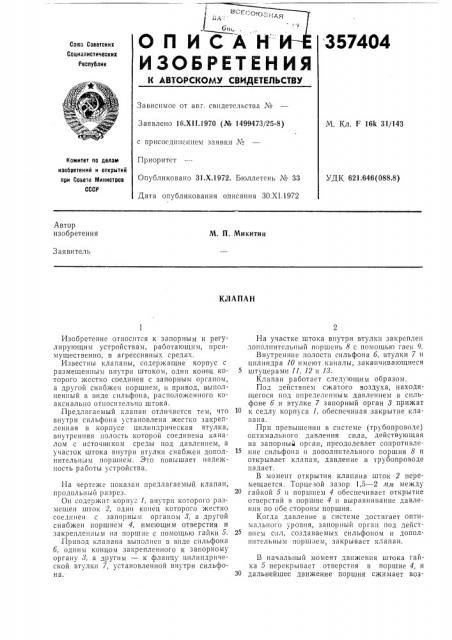

ОП И

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

357404

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 16.Xl 1.1970 (№ 1499473/25-8) с присоединением заявки ¹

Приоритет

Опубликовано 31.Х.1972. Бюллетень № 33

Дата опубликования описания 30.XI.1972

М. Кл. F 16k 31/143

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.646(088.8) Автор изобретения

М. П. Микитин

Заявитель

КЛАПАН

Изобретение относится к запорным и регулирующим устройствам, работающим, преимущественно, в агрессивных средах.

Известны клапаны, содержащие корпус с размещенным внутри штоком, один конец которого жестко соединен с запорным органом, а другой снабжен поршнем, и привод, выполненный в виде сильфона, расположенного коаксиально относительно штока.

Предлагаемый клапан отличается тем, что внутри сильфона установлена жестко закрепленная в корпусе цилиндрическая втулка, внутренняя полость которой соединена каналом с источником среды под давлением, а участок штока внутри втулки снабжен дополнительным поршнем. Это повышает надежность работы устройства.

На чертеже показан предлагаемый клапан, продольный разрез.

Оп содержит корпус 1, внутри которого размещен шток 2, один конец которого жестко соединен с запорным органом 8, а другой снабжен поршнем 4, имеющим отверстия и закрепленным на поршне с помощью гайки 5.

Привод клапана выполнен в виде сильфона б, одним концом закрепленного к запорному органу 8, а другим — к фланцу цилиндрической втулки 7, установленной внутри сильфона.

На участке штока внутри втулки закреплен дополнительный поршень 8 с помощью гаек 9.

Внутренние полости сильфона б, втулки 7 и цилиндра 10 имеют каналы, заканчивающиеся штуцерами 11, 12 и 18.

Клапан работает следующим образом.

Под действием сжатого воздуха, находящегося под определенным давлением в сильфоне б и втулке 7 запорный орган 3 прижат

1о к седлу корпуса 1, обеспечивая закрытие клапана. .При превышении в системе (трубопроводе) оптимального давления сила, действующая на запорный орган, преодолевает сопротивление сильфона и дополнительного поршня 8 и открывает клапан, давление в трубопроводе падает.

В момент открытия клапана шток 2 перемещается. Торцезой зазор 1,5 — 2 л,и между гайкой 5 и поршнем 4 обеспечивает открытие отверстий в поршне 4 и выравнивание давления по обе стороны поршня.

Когда давление в системе достигает оптимального уровня, запорный орган под дейст25 вием спл, создаваемых сильфоном и дополнительным порш ем, закрывает клапан.

В начальный момент движения штока гайка 5 перекрывает отверстия в поршне 4, и

3О дальнейшее движение поршня сжимает воз357404

Предмет изобретения

Составитель Г. Савветеев

Тсхрсд Л, Богданова

Редактор Т. Баранова

Корректоры: Н. Стельмах и О. Тюрина

Эакаэ 3927/5 Изд. № 1628 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретении:t открытии при Совете Министров СССР

Москва, jK-J5, Р: у нская иаб., д. 4,5

Типография, пр, Сапунова, 2 дух в цилиндре 10, обеспечивая плавное закрытие клапана.

Прп нарушении сильфона клапан может работать с помощью привода от дополнительного поршня при другом давлении воздуха во втулке 7.

Клапан, содержащий корпус с размещенHbIM внутри штоком, один конец которого жестко соединен с запорным органом, а другой снабжен поршнем, и привод, выполненный в виде сильфона, расположенного коаксиально относительно штока, отличающийся тем, что, с целью повышения надежности работы клапана, внутри сильфона установлена жестко закрепленная в корпусе цилиндрическая втулка, внутренняя полость которой соединена каналом с источником среды под давлением, 10 а участок штока внутри втулки снабжен дополнительным поршнем.
