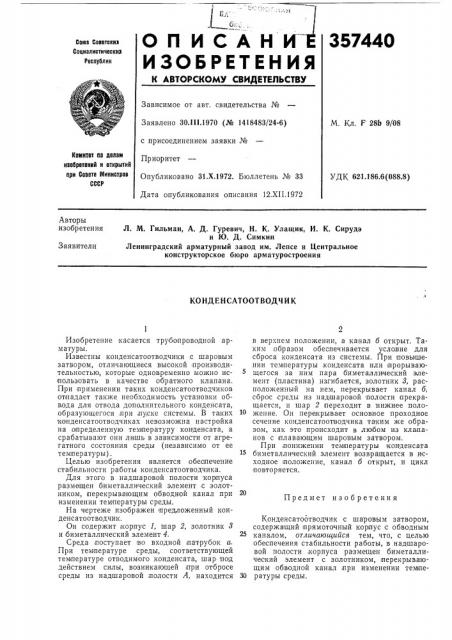

О П И С А Н И 357440

Союз Ссеетскяк

Ссцяалистическнв

Республик

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 30.Ill.1970 (№ 1418483/24-6) с присоединением заявки №

Приоритет

Опубликовано 31.Х.1972. Бюллетень № 33

Дата опубликования описания 12.XII.1972

М. Кл. F 28Ь 9/08

Комитет пп делам наобретеннй я открытий пря Совете Министров

СССР

УДК 621.186.6 (088.8) Авторы изобретения

Jl. M. Гильман, А. Д. Гуревич, Н. К. Улащик, И. К. Сирудэ и Ю. Д. Симкин

Ленинградский арматурный завод им. Лепсе и Центральное конструкторское бюро арматуростроения

Заявители

КО НДЕНСАТООТВОДЧ И К

Предмет изобретения

Изобретение касается трубопроводной арматуры.

Известны конденсатоотводчики с шаровым затвором, отличающиеся высокой производительностью, которые одновременно можно исиользовать в качестве обратного клапана.

При применении таких конденсатоотводчиков отпадает также необходимость установки обвода для отвода дополнительного конденсата, образующегося,при,пуске системы. В таких K0íäåíñàòîîòâîä÷èêàõ невозможна настройка на определенную тем пературу конденсата, а срабатывают они лишь в зависимости от агрегатного состояния среды (независимо от ее температуры).

Целью изобретения является обеспечение стабильности работы конденсатоотводчика.

Для этого в надшаровой полости корпуса размещен биметаллический элемент с золотником, перекрывающим обводной канал при изменении температуры среды.

На чертеже изображен предложенный конденсатоотводчик.

Он содержит корпус I, шар 2, золотник 3 и биметаллический элемент 4.

Среда поступает во входной патрубок а.

При температуре среды, соответствующей температуре отводимого конденсата, шар под действием силы, возникающей при отбросе среды из надшаровой,полости А, находится в верхнем положении, а канал б открыт. Таким .образом обеспечивается условие для сброса конденсата из системы. При .повышении тем пературы,конденсата или прорывающегося за ним пара биметаллический элемент (пластина) и гибается, золотник 8, расположенный на нем, перекрывает канал б, сброс .среды из надшаровой полости прекращается, и шар 2 переходит в нижнее поло10 жение. Он перекрывает основное проходное сечение конденсатоотводчика таким же образом, как это происходит в любом из клапанов с плавающим шаровым затвором.

При,понижении тем пературы конденсата биметаллический элемент возвращается в,исходное положение, канал б открыт, и цикл повторяется.

Конденсатоотводчик с шаровым затвором, содержащий прямоточный кор пус с обводным каналом, отличающийся тем, что, с целью обеспечения стабильности работы, в надшаровой полости корпуса размещен биметаллический элемент с золотником, перекрывающим обводной канал при изменении тем пе30 ратуры среды.
