Всесоюзная ii- в'.-?ь;;'-н:гг'-:^^л
Патент 357548
Авторы
Классы МПК
Всесоюзная ii- в'.-?ь;;'-н:гг'-:^^л
Иллюстрации
Реферат

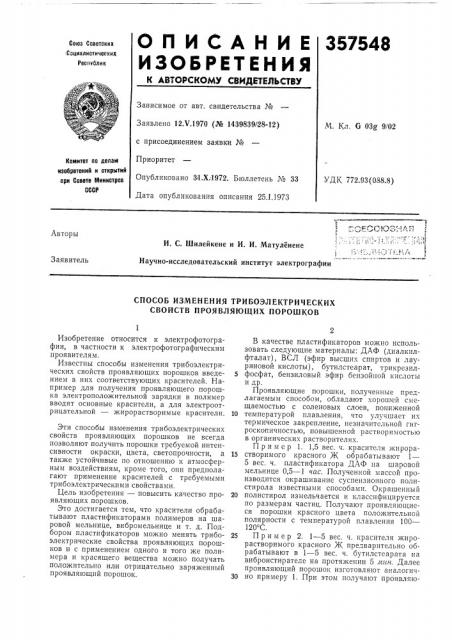

0 П И С А Н И Е 357548
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Ссеетских
:Социзлистическил
Реслтблик
Зависимое от авт. свидетельства №
Заявлено 12.Ч.1970 (№ 1439839/28-1 2) с присоединением заявки №
Приоритет
Опубликовано 31.ХЛ972. Бюллетень № 33
Дата опубликования описания 25.1.1973
M. Кл. G 03K 9/02 комитет аа делаю изобретений и открытий ари Саеете Министров
СССР
УДК 772.93(088.8) Лвторы
И. С. Шилейкене и И. И. Матуленене
Научно-исследовательский институт электрографии
Заявитель
СПОСОБ ИЗМЕНЕНИЯ ТРИБОЭЛЕКТРИЧЕСКИХ
СВОЙСТВ ПРОЯВЛЯЮЩИХ ПОРОШКОВ
Изобретение относится к электрофотографии, в частности к электрофотографическим проявителям.
Известны способы изменения трибоэлектрических свойств проявляющих порошков введением в них соответствующих красителей. Например для получения проявляющего порошка электроположительной зарядки в полимер вводят основные красители, а для электроотрицательной — жирорастворимые красители.
Эти способы изменения трибоэлектрических свойств проявляющих порошков не всегда позволяют получить порошки требуемой интенсивности окраски, цвета, светопрочности, а также устойчивые по отношению к атмосферным воздействиям, кроме того, они предполагают применение красителей с требуемыми трибоэлектрическими свойствами.
Цель изобретения — повысить качество проявляющих порошков.
Это достигается тем, что красители обрабатывают пластификаторами полимеров на шаровой мельнице, вибромельнице и т. д. Подбором пластификаторов можно менять трибоэлектрические свойства проявляющих порошков и с применением одного и того же полимера и красящего вещества можно получать положительно или отрицательно заряженный про явл я ю щи и пор ош ок.
В качестве пластификаторов можно использовать следующие материалы: ДЛФ (диалкилфталат), ВСЛ (эфир высших спиртов и лауриновой кислоты), бутилстеарат, трикрезил5 фосфат, бензиловый эфир бензойной кислоты и др.
Проявляющие порошки, полученные предлагаемым способом, обладают хорошей смещаемостью с соленовых слоев, пониженной
10 температурой плавления, что улучшает их термическое закрепление, незначительной гигроскопичностью, повышенной растворимостью в органических растворителях.
Пример 1. 1,5 вес. ч. красителя жирора15 створимого красного ж обрабатывают 1—
5 вес. ч. пластификатора ДЛФ на шаровой мельнице 0,5 — 1 час. Полученной массой производится окрашивание суспензионного полистирола известными способами. Окрашенный
20 полистирол измельчается и классифицируется по размерам частиц. Получают проявляющиеся порошки красного цвета положительной полярности с температурой плавления 100—
120 С.
25 Пример 2. 1 — 5 вес. ч. красителя жирорастворимого красного 5К предварительно обрабатывают в 1 — 5 вес. ч. бутилстеарата на виброистирателе на протяжении 5 лик. Далее проявляющий порошок изготовляют аналогич30 но примеру 1. При этом получают проявляю357548
Составитель Э. Почтарь
Техред А. Евдонов
Редактор Л. Народная
Корректоры: Л. Чуркина и Е. Сапунова
Заказ 190/1 Изд. Ма 1686 Тираж 406 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, 3(-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2 щие порошки отрицательной полярности.
П р и мер 3. 1 — 5 вес. ч, пигментов синего трифенилметанового предварительно обрабатывают 3 — 7 вес. ч. бутилстеарата на виброистирателе на протяжении 5 мин. Далее проявляющие порошки изготовляют аналогично примеру 1. Получают проявляющие порошки отрицательной полярности.
Пример 4. 1 — 5 вес. ч. пигмента синего трифенилметанового предварительно обрабатывают 1 — 3 вес. ч. ДАФ на вибромельнице на протяжении 5 — 10 мин. Далее проявляющий порошок изготовляют аналогично примеру 1.
Получают проявляющие порошки положительной полярности.
5 Предмет изобретения
Способ изменения трибоэлектрическ их свойств проявляющих порошков, состоящий в смешивании полимера и красителя, отличаю10 и ийся тем, что, с целью повышения качества проявляющих порошков, краситель предварительно обрабатывают пластификатором.
