Реферат

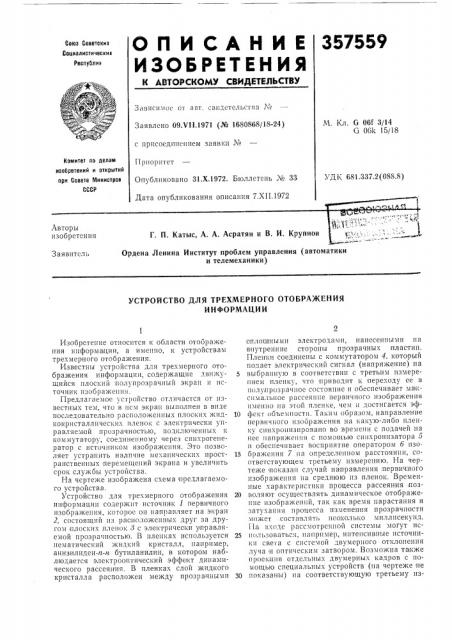

О П И С А Н И Е 357559

ИЗОБРETЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республии

Заьиспмое or авт, свидетельства №

М. Кл. G 06f 3/14

G 061< 15/18

Заявлено 09.VII.1971 (№ 1680868/18-24) с прпсоедпнсннем заявки №

Приоритет

Опубликовано 31.Х.1972. Бюллетень ¹ 33

Дата опубликования описания 7.XII.1972

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 681,337.2(088.8) ь.» .". ° 1 А

Г. П. Катыс, А. А, Асратян и В. И. Крупнов

Ордена Ленина Институт проблем управления (автоматики и телемеханики) Авторы изобретения

Заявитель

УСТРОЙСТВО ДЛЯ ТРЕХМЕРНОГО ОТОБРАЖЕНИЯ

ИНФОРМАЦИИ

Изобретение относится к области отображения информации, а именно, к устройствам трехмерного отображения.

Известны устройства для трехмерного отображения информации, содержащие дви кущийся плоский полупрозрачный экран и источник изображения.

Предлагаемое устройство отличается от известных тем, что п нсм экран выполнен в виде последовательно расположенных плоских жидкоl pHcTBJIЛ1!ческих пленок с эле1<тр1!чеcKH управляемой прозрачностью, подключенных к коммутатору, соедине через синхрогенератор с источником изобрая<ения. Это позволяет устранить наличие механических пространственных перемещений экрана и увеличить срок службы устройства.

На чертеже изображена схема предлагаемого устройства.

Устройство для трехмерного отображения информации содержит источник 1 первичного !!зобраокен!!я, которое он нат!равляет на экран

2, состоящий из расположенных друг за другом плоских пленок 8 с электрически управляемой прозрачностью. В IIJIOHI

СП;!ОШ11!ь1Х!!! ЭЛЕКТРОДЗМИ, НЗНЕСЕН1!!>1ХIИ На в<путренние стороны прозрачных пластин.

Пленки соединены с коммутатором 4, который подает электрический сигнал (напряженне) па выбранную в соответствии с третьим измерением пленку, что приводит и пере. оду ее в полупрозрачное состояние и обеспечивает»а»"спмальное рассеяние первичного изображения именно на этой пленке, чем и достигается эф10 фект oo hQAIHocTH, Та!<их! 0бр330хl, направление первичного изооражения на какую-либо пленку синхронизировано во времеш! с подачей на нее напряжения с помощью синхронизатора б и обеспечивает восприятие оператором б изо15 бражения 7 на определенном расстоянии, соответствующем третьему измерению. На чертеже показан случай направления, первичного изображения на среднюю нз пленок. Временные характеристики процесса рассеяния поз20 воляют осуществлять динамическое отображеННр пзобр31кенп11, TBI< KBK врех!я нарастания H

",атухання процесса изменения прозрачности

МОжвт СОСТ ЙВЛЯТЬ НссьКОЛЬКО МПЛЛПСЕК ььпД.

11а входе рассмотренной системы могут ис25 по:и зоваться, например, интенсивные источники света с системой двумерного отклонения луча и оптическим затвором. Возможна также проекция отдельных двумерных кадров с помощью специальных устройств (на чертеже не

30 показаны) на соответствующую третьему нз357559

Составитель А. Елкин

Техред Л. Куклина

Редактор E. Гончар

Корректоры: М. Коробова и Л. Корогод

Заказ 3835>17 Изд. ¹ 1648 Тираж 406 Подписное

11НИИПИ Комитета ио делам изобретений и открытий при Совете Министров СССР

Москва, Я-35, Раушская наб., д. 4/5

Типография, и р. Сапунова, 2 мерению пленку. Уменьшение рассеяния цервичного изображения в невозбужденных пленках достигается различными методами их конструирования, например выбором материала прозрачных пластин, уменьшением толщины пленок и так далее.

Предмет изобретения

Устройство для трехмерного отображения информации, содержащее плоский полупрозрачный экран и источник изображения, отли«amu1eecz тем, что, с целью .повышения надежности и увеличения срока службы устройства, экран выполнен в виде последовательно

5 расположенных плоских жидкокристаллических пленок с электрически управляемой прозрачностью, подключенных к коммутатору, соединенному через синхрогенератор с источником изображения.
