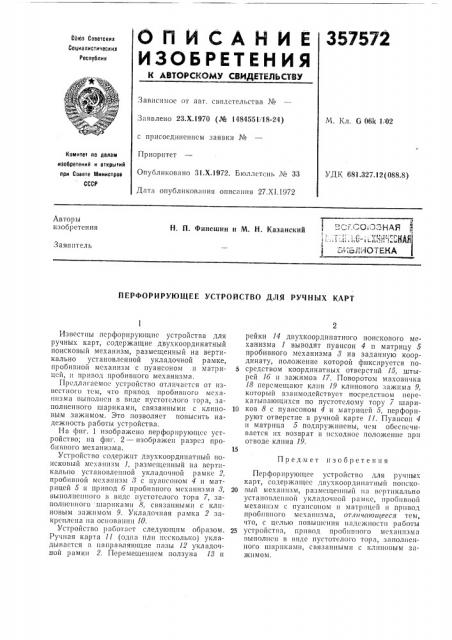

ОПИСЛНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСИОМУ СВИДЕТЕЛЬСТВУ

Сб кта С о ветс к их

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 23.Х.1970 (№ 1484551 18-24) М. Кл. С 06k 1, 02 с присоединением заявки №

Приоритет

Комитет по делам иаобретений и открытий при Совете Влииистров

СССР

Опубликовано 31.Х.1972. Бтоллстснь ¹ 33

Дата опубликования описания 27.XI.1972

УДК 681.327.12(088.8) Авторы изобретения

-.=.— ño ландо

БЕЬЛ iOiEHA

Н. П. Финешин и М. Н. Казанский

Заявитель

ПЕРФОРИРУЮЩЕЕ УСТРОЙСТВО ДЛЯ РУЧНЫХ КАРТ

Предмет изобретения

Известны псрфорирующис устройства для ручных карт, содержащие двухкоординатный поисковый механизм, размещенный на вертикально установленной укладочной рамке, пробивной механизм с пуансоном и матрицсй, и привод пробивного механизма, Прсдлагасмо устройство отличается от извсстпого тем, что привод пробивного механизма выполнен в виде пустотелого тора, заполненного шариками, связанными с клиновым зажимом. Это позволяет повысить надежность работы устройства.

На фиг. 1 изображено перфорирующсс устройство; на фнг. 2 — изображен разрез пробивного механизма.

Устройство содержит двухкоординатный поисковый механизм 1, размещенный на вертикально установленной укладочной рамке 2, пробивной мсхапизм 3 с пуансоном 4 и матрицсй 5 и привод 6 пробивного механизма 8, выполненного в виде пустотелого тора 7, заполненного шариками 8, связанными с клиновым зажимом 9. Укладочная рамка 2 закреплена на основании 10.

Устройство работает следующим образом.

Ручная карта 11 (одна или несколько) укладывается в направляющие пазы 12 укладочной рамки 2. Перемещением ползуна 18 и рейки 14 двухкоординатного поискового механизма 1 выводят пуансон 4 и матрицу 5 пробивного механизма 8 на заданную координату, положение которой фиксируется посредством координатных отверстий 15, штырей 16 и зажимов 17. Поворотом 1аховичка (8 перемещают клин 19 клинового зажима 9, который взаимодейству ет посредством перекатывающихся по пустотелому тору 7 шари10 ков 8 с пуансоном 4 и матрицсй 5, перфорируют отверстие в ручной карте (1. Пуансон 4 и матрица 5 подпружинены, чем обеспечивается их возврат в исходное положение при отводе клина 19.

Перфорирующес устройство для ручных карт, содерж;пцес двухкоординатный поиско20 вый механизм, размещенный II;I вертикально установленной укладочной рамке, пробивной механизм с пуансоном и матрицей и привод пробивного м xHIIII3513, отлн чающееся тем, что, с целью повышения надежности работы

25 устройства, привод пробивного механизма выполнен в виде пустотелого тора, заполненного шариками, связанными с клиновым зажимом.

357572

Фиг t

Фиг. Г
