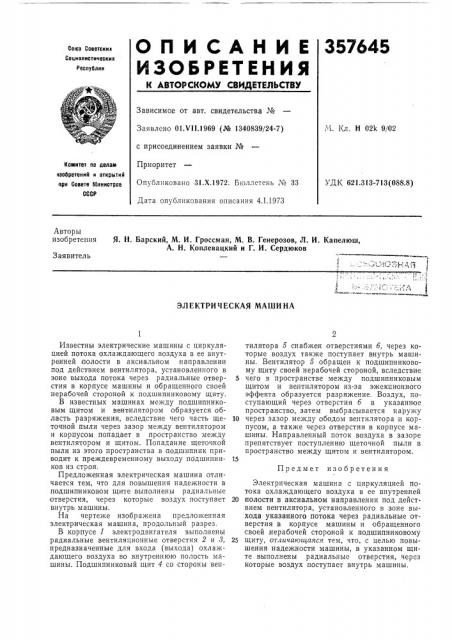

О П И С А Н И Е 357645

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союэ Соеетскнл

Соцналнстнческнк

Республик

Зависимое от авт. свидетельства №

Заявлено 01.VII.1969 (№ 1340839/24-7) с присоединением заявки №

Приоритет

Опубликовано 31.Х,1972. Бюллетень ¹ 33

Дата опубликования описания 4 1.1973

/"1. Кл. Н 02k 9/02

Комитет по делам лаобретений н открытий при Совете б1нннстрое

СССР

УДК, 621.313-713(088.8) Авторы изобретения

Я. Н, Барский, М. И. Гроссман, М. В. Генерозов, Л. И. Капелюш, А. Н. Коплевацкий и Г. И. Сердюков

Заявитель

ЭЛЕКТРИЧЕСКАЯ МАШИНА

Предмет изобретения

Известны электрические машины с циркуляцией потока охлаждающего воздуха в ее внутренней полости в аксиальном направлении под действием вентилятора, установленного в зоне выхода потока через радиальные отверстия в корпусе машины и обращенного своей нерабочей стороной к подшипниковому щиту.

В известных машинах между подшипниковым щитом и вентилятором образуется область разряжения, вследствие чего часть щеточной пыли через зазор между вентилятором и корпусом попадает в пространство между вентилятором и щитом. Попадание щеточной пыли из этого пространства в подшипник приводит к преждевременному выходу подшипников из строя, Предложенная электрическая машина отличается тем, что для повышения надежности в подшипниковом щите выполнены радиальнтяе отверстия, через которые воздух поступает внутрь машины.

На чертеже изображена предложенная электрическая машина, продольный разрез.

В корпусе 1 электродвигателя выполнены радиальные вентиляционные отверстия 2 и 8, предназначенные для входа (выхода) охлаждающего воздуха во внутреннюю полость машины. Подшипниковый щит 4 со стороны вентилятора 5 снабжен отверстиями б, через которые воздух также поступает внутрь машины. Вентилятор 5 обращен к подшипниковому щиту своей нерабочей стороной, вследствие

5 чего в пространстве между подшипниковым щитом и вентилятором из-за эжекционного эффекта образуется разряжение. Воздух, поступающий через отверстия б в указанное пространство, затем выбрасывается наружу

10 через зазор между ободом вентилятора и корпусом, а также через отверстия в корпусе машины. Направленный поток воздуха в зазоре препятствует поступлению щеточной пыли в пространство между щитом и вентилятором.

Электрическая машина с циркуляцией потока охлаждающего воздуха в ее внутренней

20 полости в аксиальном направлении под действием вентилятора, установленного в зоне выхода указанного потока через радиальные отверстия в корпусе машины и обращенного своей нерабочей стороной к подшипниковому

25 щиту, отличающаяся тем, что, с целью IIQBblшения надежности машины, в указанном щите выполнены радиальные отверстия, через которые воздух поступает внутрь машины.
