Реферат



357677

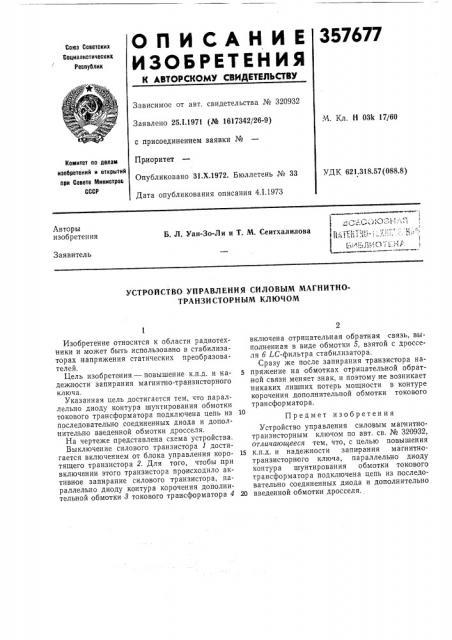

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соеетских

Социалистических

Республик

Зависимое от авт. свидетельства № 320932

Заявлено 25Л.1971 (№ 1617342126-9) с присоединением заявки №

Приоритет

Опубликовано 31.Х.1972. Бюллетень № 33

Дата опубликования описания 4.1.1973

М. Кл. Н 03k 17160

Комитет по делам изобретений и открытий при Спеете Министров

СССР ДК 621 318 57(088 8) Авторы изобретения

Б. Л. Уан-Зо-Ли и Т. М. Сеитхалилова

Заявитель

УСТРОЙСТВО УПРАВЛЕНИЯ СИЛОВЫМ МАГНИТНОТРАНЗИСТОРНЫМ КЛЮЧОМ

Изобретение относится к области радиотехники и может быть использовано в стабилизаторах напряжения статических преобразователей.

Цель изобретения — повышение к.п.д. и надежности запирания магнитно-транзисторного ключа.

Указанная цель достигается тем, что параллельно диоду контура шунтирования обмотки токового трансформатора подключена цепь из последовательно соединенных диода и дополнительно введенной обмотки дросселя.

На чертеже представлена схема устройства.

Выключение силового транзистора 1 достигается включением от блока управления коротящего транзистора 2. Для того, чтобы при включении этого транзистора происходило активное запирание силового транзистора, параллельно диоду контура корочения дополнительной обмотки 3 токового трансформатора 4 включена отрицательная обратная связь, выполненная в виде обмотки 5, взятой с дросселя б LC-фильтра стабилизатора.

Сразу же после запирания транзистора на5 пряжение на обмотках отрицательной обратной связи меняет знак, и поэтому не возникает никаких лишних потерь мощности в контуре корочения дополнительной обмотки токового трансформатора.

Предмет изобретения

Устройство управления силовым магнитнотранзисторным ключом по авт. св. № 320932, отличающееся тем, что, с целью повышения

15 к.п,д. и надежности запирания магнитнотранзисторного ключа, параллельно диоду контура шунтирования обмотки токового трансформатора подключена цепь из последовательно соединенных диода и дополнительно

20 введенной обмотки дросселя.
