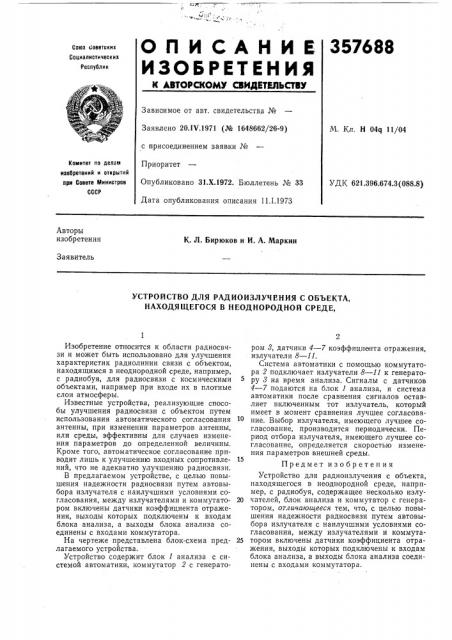

О Г1 И С А Н И Е 357688

ИЗОБРЕТЕН ИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 20.IV.1971 (№ 1648662/26-9) с присоединением заявки №

Приоритет

Опубликовано 31.Х.1972. Бюллетень № 33

Дата опубликования описания 11.1.1973

М. Кл. Н 04q 11/04

Конитет по делом ивобретеиий и открытий при Совете Министров

СССР

УДК 621.396.674.3(088.8) Авторы изобретения

К. Л. Бирюков и И. А. Маркин

Заявитель

УСТРОЙСТВО ДЛЯ РАДИОИЗЛУЧЕНИЯ С ОБЪЕКТА, НАХОДЯЩЕГОСЯ В НЕОДНОРОДНОЙ СРЕДЕ, Изобретение относится к области радиосвязи и может быть использовано для улучшения характеристик радиолинии связи с объектом, находящимся в неоднородной среде, например, с радиобуя, для радиосвязи с космическими объектами, например при входе их в плотные слои атмосферы.

Известные устройства, реализующие способы улучшения радиосвязи с объектом путем использования автоматического согласования антенны, при изменении параметров антенны, или среды, эффективны для случаев изменения параметров до определенной величины.

Кроме того, автоматическое согласование приводит лишь к улучшению входных сопротивлений, что не адекватно улучшению радиосвязи.

В предлагаемом устройстве, с целью повышения надежности радиосвязи путем автовыбора излучателя с наилучшими условиями согласования, между излучателями и коммутатором включены датчики коэффициента отражения, выходы которых подключены к входам блока анализа, а выходы блока анализа соединены с входами коммутатора.

На чертеже представлена блок-схема предлагаемого устройства.

Устройство содержит блок 1 анализа с системой автоматики, коммутатор 2 с генератором 8, датчики 4 — 7 коэффициента отражения, излучатели 8 — 11.

Система автоматики с помощью коммутатора 2 подключает излучатели 8 — 11 к генератору 8 на время анализа. Сигналы с датчиков

4 — 7 подаются на блок 1 анализа, и система автоматики после сравнения сигналов оставляет включенным тот излучатель, который имеет в момент сравнения лучшее согласование. Выбор излучателя, имеющего лучшее согласование, производится периодически. Период отбора излучателя, имеющего лучшее согласование, определяется скоростью изменения параметров внешней среды.

Предмет изобретения

Устройство для радиоизлучения с объекта, находящегося в неоднородной среде, например, с радиобуя, содержащее несколько излу20 чателей, блок анализа и коммутатор с генератором, отличающееся тем, что, с целью повышения надежности радиосвязи путем автовыбора излучателя с наилучшими условиями согласования, между излучателями и коммута25 тором включены датчики коэффициента отражения, выходы которых подключены к входам блока анализа, а выходы блока анализа соединены с входами коммутатора.

357688

Составитель М. Порфнрова

Техред 3. Тараненко Корректор А. Степанова

Редактор А. Батыгин

Типография, пр. Сапунова, 2

Заказ 4200/10 Изд. № 1813 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5
