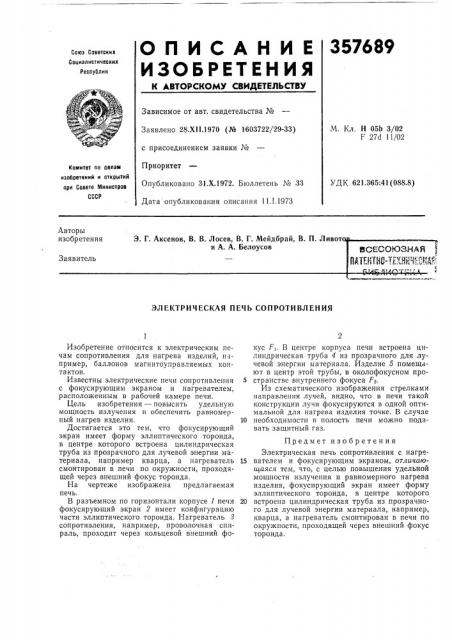

О П И С А Н И Е 357689

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 28.XII.1970 (№ 1603722/29-33) с присоединением заявки №

Приоритет

Опубликовано 31.Х.1972. Бюллетень № 33

Дата опубликования описания 11.1.1973

М. Кл. Н 05b 3/02

F 27d 11/02

Комитет по полам изобретвиий и открытий при Совете Мииистров

СССР

УДК 621.365:41(088.8) Авторы изобретения

Э. Г. Аксенов, В. В. Лосев, В. Г. Мейдбрай, В. П. Ливот и А. А. Белоусов вс союзнм

МИЛЫ-7 3I «:; ЛИ:

Заявитель ч т

ЭЛЕКТРИЧЕСКАЯ ПЕЧЬ СОПРОТИВЛЕНИЯ

Изобретение относится к электрическим печам сопротивления для нагрева изделий, например, баллонов магнитоуправляемых контактов.

Известны электрические печи сопротивления с фокусирующим экраном и нагревателем, расположенным в рабочей камере печи.

Цель изобретения — повысить удельную мощность излучения и обеспечить равномерный нагрев изделия.

Достигается это тем, что фокусирующий экран имеет форму эллиптического тороида, в центре которого встроена цилиндрическая труба из прозрачного для лучевой энергии материала, например кварца, а нагреватель смонтирован в печи по окружности, проходящей через внешний фокус тороида.

На чертеже изображена предлагаемая печь.

В разъемном по горизонтали корпусе 1 печи фокусирующий экран 2 имеет конфигурацию части эллиптического тороида. Нагреватель 3 сопротивления, например, проволочная спираль, проходит через кольцевой внешний фокус F,. В центре корпуса печи встроена цилиндрическая труба 4 из прозрачного для лучевой энергии материала. Изделие 5 помещают в центр этой трубы, в околофокусном про5 странстве внутреннего фокуса Рз.

Из схематического изображения стрелками направления лучей, видно, что в печи такой конструкции лучи фокусируются в одной оптимальной для нагрева изделия точке. В случае

10 необходимости в полость печи можно подавать защитный газ.

Предмет изобретения

Электрическая печь сопротивления с нагре15 вателем и фокусирующим экраном, отличаюи1аяся тем, что, с целью повышения удельной мощности излучения и равномерного нагрева изделия, фокусирующий экран имеет форму эллиптического тороида, в центре которого

20 встроена цилиндрическая труба из прозрачного для лучевой энергии материала, например, кварца, а нагреватель смонтирован в печи по окружности, проходящей через внешний фокус тороида.

357689

Составитель И. Бриль

Техред 3. Тараненко

Корректор А. Степанова

Редактор С. Ежкова

Типография, пр. Сапунова, 2

Заказ 4200/11 Изд. № 1813 Тираж 40б Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5
