Вегетационный домик
Иллюстрации
Реферат

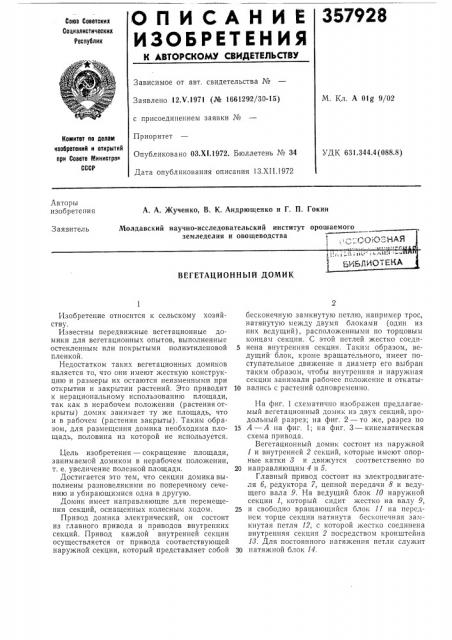

О П И С А Н И Е 357928
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советски»
Ссцнзлнстнческнх
Республик
Зависимое от авт. свидетельства №
Заявлено 12.Ч.1971 (№ 1661292/30-15) с присоединением заявки №
Приоритет
Опубликовано ОЗ.Х!.1972. Бюллетень ¹ 34
Дата опубликования описания 13.XI I.1972
М. Кл. А Olg 9/02
Квинтет по делам изобретений н открытий прн Совете Мнннстро
СССР
УДК 631.344.4 (088.8) Авторы изобретения
А. А. )Кученко, В. К, Андрющенко и Г. П, Гокин
Молдавский научно-исследовательский институт орошаемого земледелия и овощеводства
î - Я
СО; ú .×A
Заявитель!
Е)1 ДЯОТЕКА
ВЕГЕТАЦИОННЫЙ ДОМИК
Изобретение относится к сельскому хозяйству.
Известны передвижные вегетационные домики для вегетационных опытов, выполненные остекленным или покрытыми полиэтиленовой 5 пленкой.
Недостатком таких вегетационных домиков является то, что они имеют жесткую конструкцию и размеры их остаются неизменными при открытии и закрытии растений. Это приводит 10 к нерациональному использованию площади, так как в нерабочем положении (растения открыты) домик занимает ту же площадь, что и в рабочем (растения закрыты). Таким образом, для размещения домика необходима пло- 15 щадь, половина из которой не используется.
Цель изобретения — сокращение площади, занимаемой домиком в нерабочем положении, т. е. увеличение полезной площади. 20
Достигается это тем, что секции домика выполнены разновеликими по поперечному сечению и убирающимися одна в другую.
Домик имеет направляющие для перемещения секций, оснащенных колесным ходом. 25
Привод домика электрический, он состоит из главного привода и приводов внутренних секций. Привод каждой внутренней секции осуществляется от привода соответствующей наружной секции, который представляет собой 30 бесконечную замкнутую петлю, например трос, натянутую между двумя блоками (один из них ведущий), расположенными по торцовым концам секции. С этой петлей жестко соединена внутренняя секция. Таким образом, ведущий блок, кроме вращательного, имеет поступательное движение и диаметр его выбран таким образом, чтобы внутренняя и наружная секции занимали рабочее положение и откатывались с растений одновременно.
На фиг. 1 схематично изображен предлагаемый вегетационный домик из двух секций, продольный разрез; на фиг. 2 — то же, разрез по
А — А на фиг. 1; на фиг. 3 — кинематическая схема привода.
Вегетационный домик состоит из наружной
1 и внутренней 2 секций, которые имеют опорные катки 3 и движутся соответственно по направляющим 4 и б.
Главный привод состоит из электродвигателя б, редуктора 7, цепной передачи 8 и ведущего вала 9. На ведущий блок 10 наружной секции 1, который сидит жестко на валу 9, и свободно вращающийся блок 11 на переднем торце секции натянута бесконечная замкнутая петля 12, с которой жестко соединена внутренняя секция 2 посредством кронштейна
18. Для постоянного натяжения петли служит натяжной блок 14.
357928
Предмет изобретения
%LA.2. 1 чиг 3
Составитель Д. Ошерова
Редактор Н, Спиридонова Техред Л. Куклина Корректор Н. Прокуратова
Заказ 394% Изд. ¹ 1654 Тира>к 406 Подписное
ЦНИИПИ Комитета по делам изобретений и открьпий при Совете Министзов СССР
Москва, К-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2
1-1акатывание домика и закрытие растений всеми секцияь:и происходит следующим образо. i.
Одновременно с началом движения наружной секции 1 начинает вращаться ведущий 5 блок 10. Он приводит в движение петлю 12, которая увлекает за собой внутреннюю секцию
2 и выдвигает ее из наружной секции. Остановка домика происходит автоматически посредством концевых выключателей. Откатыва- 10 ние его и раскрытие растений происходит аналогично в обратной последовательности.
1. Вегетационный домик, выполненный из нескольких секций, отличающийся тем, что, с целью сокращения площади, занимаемой домиком в нерабочем положении, секции выполнены разновеликими по поперечному сечению и убирающимися одна в другую.
2. Вегетационный домик по п. 1, отличающийся тем, что секции оснащены колесным ходом и направляющими для перемещения их.
