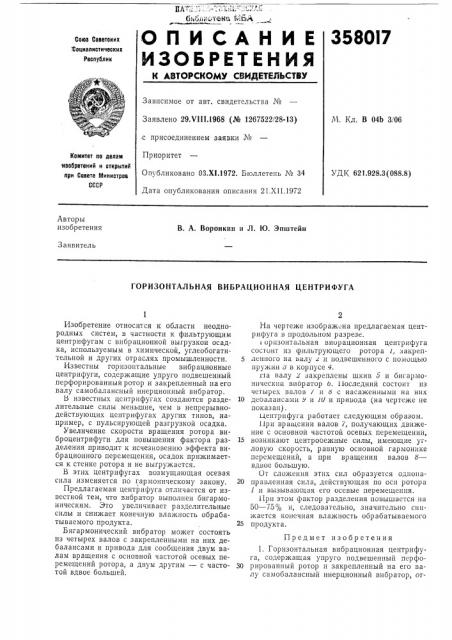

О П И С А Н И Е 3580I7

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 29.VIII.1968 (№ 1267522!28-13) с присоединением заявки №

Приоритет

Опубликовано 03.XI.1972. Бюллетень М 34

Дата опубликования описания 21.XI I.1972

N. Кл. В 04Ь 3, 06

Комитет по делам изобретений и открытий лри Совете Министров

СССР

УДК. 621.928.3 (088.8) Авторы изобретения

В. А. Воронкин и Л. IO. Эпштейн

Заявитель

ГОРИЗОНТАЛЬНАЯ ВИБРАЦИОННАЯ ЦЕНТРИФУГА

Изобретение относится к области неоднородных систем, в частности к фильтрующим центрифугам с вибрационной выгрузкои осадка, используемым в химической, углеобогатительной и других отраслях промышленности.

Известны горизонтальные вибр ационные центрифуги, содержащие упруго подвешенный перфорированныи ротор и закрепленный на его валу самобалансный инерционный вибратор.

Ы известных центрифугах создаются разделительные силы меньшие, чем в непрерывнодействующих центрифугах других типов, например, с пульсирующей разгрузкой осадка.

Увеличение скорости вращения ротора виброцентрифуги для повышения фактора разделения приводит к исчезновенгно эффекта вибрационного перемещения, осадок прижимается к стенке ротора и не выгружается.

В этих центрифугах возмущающая осевая сила изменяется по гармоническому закону.

Предлагаемая центрифуга отличается от известной тем, что вибратор выполнен бигармоническим. Это увеличивает разделительные силы и снижает конечную влажность обрабатываемого продукта.

Бигармонический вибратор может состоять из четырех валов с закрепленными на них дебалансами и привода для сообщения двум валам вращения с основной частотой осевых перемещений ротора, а двум другим — с частотой вдвое большей.

На чертеже изображ на предлагаемая центрифуга в продольном разрезе. оризонтальная виорационная центрифуга состоит из фильтрующего ротора 1, закрепленного на валу и подвешенного с помощью пружин д в корпусе 4. гта валу l закреплены шкив 5 и бигармоиический вибратор Ь. 1!оследний состоит из четырех валов / и 6 с насаженными на них

10 деоалансами 9 и 10 и привода (на чертеже не показан) .

JJ,åíòðèôóòà работает следующим образом.

11ри вращении валов /, получающих движение с основной частотой осевых перемещении, 15 возникают центрооежные силы, имеющие угловую скорость, равную основной гармонике перемещений, а при вращении валов 6— вдвое большую.

От сложения этих сил образуется одноиа20 правленная сила, действующая по оси ротора

1 и вызывающая его осевые перемещения.

11ри этом фактор разделения повышается на

50 — 750 с и, следовательно, значительно снижается конечная влажность обрабатываемого

25 продукта.

Предмет изобретения

1. Горизонтальная вибрационная центрифуга, содержащая упруго подвешенный перфо30 рированный ротор и закрепленный на его валу самобалансный инерционный вибратор, от358017

Составитель В. Нижегородцева

Корректор А. Васильева

Техред Л. Богданова

Редактор С. Титова

Заказ 4070/9 Изд. № 1635 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Ти по граф и я, и р. Са пу нова, 2 личающаяся тем, что, с целью увеличения разделительных сил и снижения конечной влажности обрабатываемого продукта, вибратор выполнен бигар моническим.

2. Горизонтальная вибрационная центрифуга по п. 1, отличающаяся тем, что бигармонический вибратор состоит из четырех валов с закрепленными на них дебалансами и привода для сообщения двум валам вращения с основной частотой осевых перемещений ротора а двум другим — с частотой вдвое больше.
