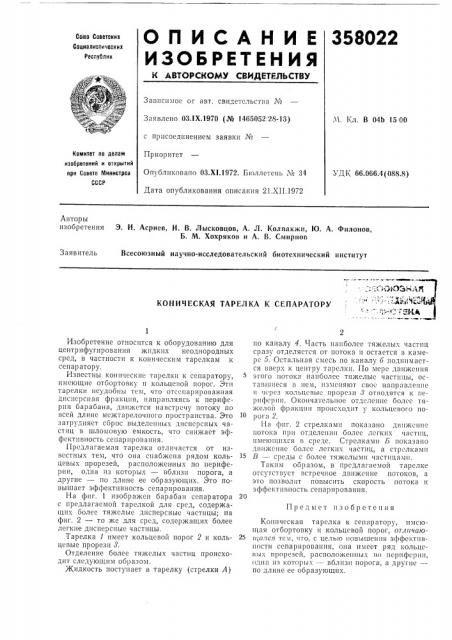

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Со1оа Советских

Социалистических

Республик

Зависимое ог авт. свидетельства №

Заявлено 03.IX.1970 (№ 1465052 28-13) с присоединением заявки №

Приоритет

Опубликовано ОЗ.XI.1972. Бюллетень № 34

Дата опубликования описания 21.XII.1972

М. Кл. В 04b 15 00

Комитет по делам изобретений и открытий прн Совете 1т1инистров

СССР

УДК 66.066.4(OS8.8) Авторы изобретения

Э. И. Асриев, И. В. Лысковцов, А. Л. Колпакжи, IO. A. Филонов, Б. М. Хохряков и А, В. Смирнов

Заявитель

Всесоюзный научно-исследовательский биотехнический институт

КОНИЧЕСКАЯ ТАРЕЛКА К СЕПАРАТОРУ

Предмет изобретения

Изобретение относится к оборудованию для центрифугирования жидких неоднородных сред, в частности к коническим тарелкам к сепаратору.

Известны конические тарелки к сепаратору, имеющие отбортовку и кольцевой порог. Эти тарелки неудобны тем, что отсспарированная диснсрсная фракция, направляясь к периферии барабана, движется навстречу потоку по всей длине мсжтарелочного пространства. Это затрудняет сброс выделснш1х дисперсных частиц в шломовую емкость, что снижает эффективность сепарирования.

Предлагаемая тарелка отличается от изBccTHh1x тем, что она снабжена рядом кольцевых прорезей, расположенных по периферии, одна из которых — вблизи порога, а другие — по длине ее образующих. Это повышает эффективность сепарирования.

На фиг. 1 изображен барабан сепаратора с предлагаемой тарелкой для сред, содержащих более тяжслые дисперсные частицы; на фиг. 2 — то жс для сред, содержащих более легкие дисперсные частицы.

Тарелка 1 имеет кольцевой порог 2 и кольцевые прорези 8.

Отделение более тяжелых частиц происходит следующим образом. .Жидкость поступает в тарелку (стрелки А) по каналу 4. Часть наиболее тяжелых частиц сразу отделяется от потока и остается в камере 5. Остальная смесь по каналу 6 поднимается вверх к центру тарелки. По мере движения этого потока наиболее тяжелые частицы, оставшиеся в нем, изменяют свое направление и чсрсз кольцсвыс прорези 8 отводятся к периферии. Окончательное отделение более тяжелой фракции происходит у кольцевого по10 рога 2.

1-Iа фиг. 2 стрелками показано движение потока при отделении более легких частиц, имеющихся в среде. Стрелками 1> показано дини ение более легких частиц, а стрелками

Й вЂ” среды с более тяжелыми частицами.

Таким образом, в предлагаемой тарелке отсутствует встречное движение потоков, а это позволит повысить скорость потока и эффективность сепарирования.

Коническая тарслка к сепаратору, имеющая отбортовку и кольцевой порог, отлттчпю25 п,плся тем, что, с целью 11овышения эффективности сспарирования, она имеет ряд кольцевых прорсзей, расположенных ио периферии, одна из которых — вблизи порога, а другие— по длине ее образующих.
