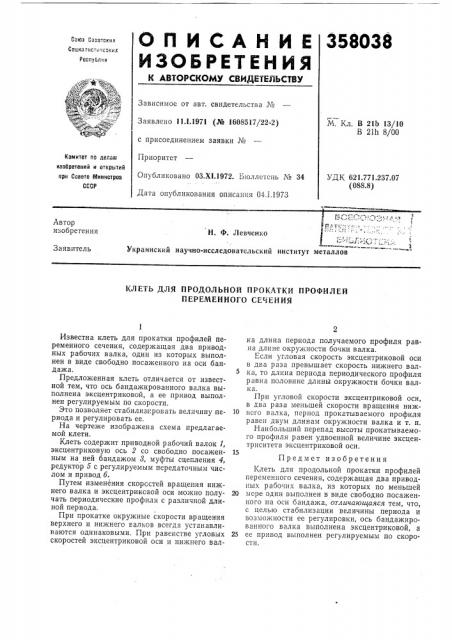

О П И С А Н И Е 358038

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Сосетснин

Сонизлис-",÷tсния

Респуолин

Зависимое от авт. свидетельства №

М. Кл. В 21b 13/10

В 2111 8/00

Заявлено 11Л.1971 (№ 1608517/22-2) с присоединением заявки №

Приоритет

Опубликовано ОЗ.XI.1972. Ьюллетень № 34

Комитет по лелем изобретений и отнрь|тий при Совете Мииистрое

СССР

УДК 621.771.237.07 (088.8) Дата опубликования описания 04.1.1973

Автор изобретения

Г

H. Ф. Левченко

Украинский научно-исследовательский институт металлов

Заявитель

КЛЕТЬ ДЛЯ ПРОДОЛЬНОЙ ПРОКАТКИ ПРОФИЛЕЙ

ПЕРЕМЕННОГО СЕЧЕНИЯ

Известна клеть для прокатки профилей переменного сечения, содержащая два приводных рабочих валка, один из которых выполнен в виде свободно посаженного на оси бандажа.

Предложенная клеть отличается от известной тем, что ось бандажированного валка выполнена эксцентриковой, а ее привод выполнен регулируемым по скорости.

Это позволяет стабилизировать величину периода и регулировать ее.

На чертеже изображена схема предлагаемой клети.

Клеть содержит приводной рабочий валок 1, эксцентриковую ось 2 со свободно посаженным на ней бандажом 8, муфты сцепления 4, редуктор 5 с регулируемым передаточным числом и привод б.

Путем изменения скоростей вращения нижнего валка и эксцентриксвой оси можно получать периодические профили с различной длиной периода.

При прокатке окружные скорости вращения верхнего и нижнего валков всегда устанавливаются одинаковыми. При равенстве угловых скоростей эксцентриковой оси и нижнего валка длина периода получаемого профиля равна длине окружности бочки валка.

Если угловая скорость эксцентриковой оси в два раза превышает скорость нижнего валка, то длина периода периодического профиля равна половине длинь! окружности бочки валка.

При угловой скорости эксцентриковой оси, в два раза меньшей скорости вращения ниж10 пего валка, период прокатываемого профиля равен двум длинам окружности валка и т. п.

Наибольший перепад высоты прокатываемого профиля равен удвоенной величине эксцентриситета эксцентриковой оси.

Предмет изобретения

Клеть для продольной прокатки профилей переменного сечения, содержащая два приводных рабочих валка, из которых по меньшей

20 мере один выполнен в виде свободно посаженного на оси бандажа, отличающаяся тем, что, с целью стабилизации величины периода и возможности ее регулировки, ось бандажированного валка выполнена эксцентриковой, а

25 ее привод выполнен регулируемым по скорости.

3580ог8

Составитель И. Скоробогатский

Редактор Е. Братчикова Техред Е. Борисова Корректоры: Л. Новожилова и А. Васильева

Заказ 41 .6/7 Изд. № 1680 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
