Реферат



358053

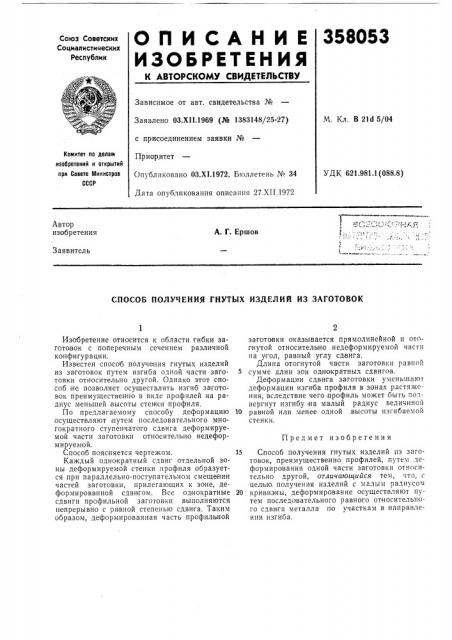

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено ОЗ.XII.1969 (№ 1383148/25-27) с присоединением заявки №

Приоритет

Опубликовано ОЗ.Х1.1972. Бюллетень № 34

Дата опубликования описания 27.XII.1972

М. Кл, В 21 5/04

Комитет оо делам иаобретвний и открытий ори Совете Министров

СССР

УДК 621.981.1(088,8) Автор изобретения

А. Г. Ершов

Заявитель

СПОСОБ ПОЛУЧЕНИЯ ГНУТЫХ ИЗДЕЛИЙ ИЗ ЗАГОТОВОК

Предмет изобретения

Изобретение относится к области гибки заготовок с поперечным сечением различной конфи гурации.

Известен способ получения гнутых изделий из заготовок путем изгиба одной части заготовки относительно другой. Однако этот способ не позволяет осуществлять изгиб затотовок преимущественно в виде профилей на радиус меньшей высоты стенки профиля.

По предлагаемому способу деформацию осуществляют путем последовательного многократного ступенчатого сдвига деформируемой части заготовки относительно недеформируемой.

Способ поясняется чертежом.

Каждый однократный сдвиг отдельной зоны деформируемой стенки профиля образуется при параллельно-поступательном смещении частей заготовки, прилегающих к зоне, деформированной сдвигом. Все однократные сдвиги профильной заготовки выполняются непрерывно с равной степенью сдвига, Таким образом, деформированная часть профильной заготовки оказывается прямолинейной и отогнутой относительно недеформируемой части на у гол, равный углу сдвига.

Длина отогнутой части заготовки равной сумме длин зон однократных сдвигов, Деформации сдвига заготовки уменыпают деформации изгиба профиля в зонах растяжения, вследствие чего профиль может быть подвергнут изгибу на малый радиус величиной

10 равной или менее одной .высоты изгибаемой стенки.

15 Способ получения гнутых изделий нз заготовок, преимущественно профилей, путем деформирования одной части затотовки относительно другой, отличающийся тем, что, с целью. получения изделий с малым радиусом

20 кривизны, деформирование осуществляют путем последовательного равного относительного сдвига металла по участкам в направлении изгиба.

358053

Г т

Г Т

Составитель В. Гришин

Техред Е. Борисова

Редактор О. Филиппова

Корректоры: E. Сапунова и Е. Миронова

Типография, пр. Сапунова, 2

Заказ 4074/19 Изд. No 1668 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская паб., д. 4/5
