Библиотгна j
Иллюстрации
Реферат

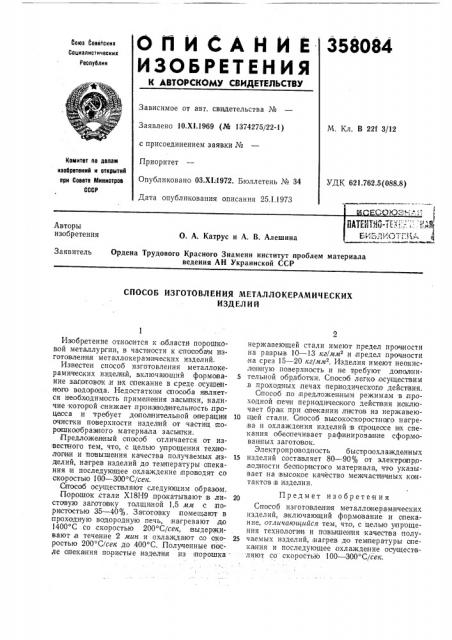

358084
ОПИCAHИE
ИЗОБРЕТЕН ИЯ
Ссюа Советскик
Социалистмческик
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства №
Заявлено 10.XI.1969 (№ 1374275/22-1) с присоединением заявки №
М. Кл. В 221 3/12
Приоритет
Комитет по делам иаобретвииЯ и открытиЯ ори Совете Миииотроо
СССР
Опубликовано ОЗ.ХИ972. Бюллетень № 34
Дата опубликования описания 25.1.1973
УДК 621.762.5(088.8) СО О= ЦЦ1111", - ;:= ) 4
Авторы изобретения
О. А. Катрус и А. В. Алешина
Заявитель
Ордена Трудового Красного Знамени институт проблем материала ведения АН Украинской ССР
СПОСОБ ИЗГОТОВЛЕНИЯ МЕТАЛЛОКЕРАМИЧЕСКИХ
ИЗДЕЛ И й
1
Изобретение относится к области порошковой металлургии, в частности к способа м изготовления металлокерамических изделий.
Известен способ изготовления металлокерамиквеских из делий, включающий формование загсьто вок,и их спекание в среде осутпеннопо водорода. Недостатком способа является необходимость применения засьвпки, наличие KQTopIoH с нижает,проиав од и тельность лроцесса и требует дополнительной onIepaIHи и очистки по|верхности изделий от частиц IHOрстшкообразного материала засыпки. Предложенный способ отличается от из вестното тем, что, с целью упрощения телнолoDHiH и повышения качества получаемых изделий, нагрев изделий до температуры спекания и последующее охлаждение проводят со
cKoðîcòûþ 100 — 300 С/сек. ,CIITocoI6 осуществляют следующим образом.
Порошок, стали Х18Н9 прокатывают Ia листовую заг отсвку толщиной 1,5 мм с сто.
pHIcToIcòüþ 35 — 40%. Заготсв ку ломещают .в проходную водородную печь, .нагревают до
1400 С со скоростью 200 С/сек, выдерживают в течение 2 мин и охлаждают со скоростью 200 C/ñåê до 400 С. Полученные InoICле спека ння пористые изделия из поpoøêà нержа веющей стали имеют предел прочности на разрыв 10 — 13 кгlмм и предел прочности на срез 15 — 20 кг/млР. Изделия имеют неокисл е н ную поверх ность и не требуют дспол ни5 тельной обработки. Способ легко осуществим в проходных лечах периодического действия.
С пособ,по предложенным режимам в проходной печи периодического дейспвия исключает бра к при спекании ли стсв из нержавею10 щей стали. Способ вьтсокоскоростнсго Нагре,ва и охлаждения изделий .в процессе ик спекания обеспечивает рафинирование сфор моBaHtHbIX загOTOIBOK.
Электропро водность быспро охла жденных
15 изделий составляет 80 — 90% от электропроводности беспористого материала,, что указывает .на IabicoKoe качество межчастичных ко нтактов ia изделии.
Предмет изобретения
Способ изготовления металлскерамических изделий, .включающий формование,и спека.ние, отличающийся тем, что, с целью yInpощения технологии и по вы шен ия качества полу25 чаемых изделий, нагрев до темптературы спекаотия и последующее охлаждение осуществ.ляют со скоростью 100 — ЗОО C/ñåê,
