358175

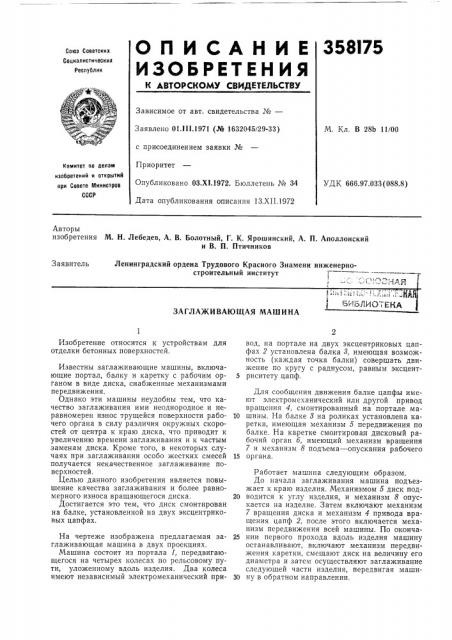

ОПИСАНИЕ

ИЗОВЕЕт ЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 01.111.1971 (№ 1632045/29-33) с присоединением заявки №

Приоритет

Опубликовано ОЗ,XI.1972. Бюллетень № 34

Дата опубликования описания I З.XII.1972

М. Кл. В 28Ь 11/00

Комитет по делам изобретений и аткрмтий при Совете Министров

СССР

УДК 666.97.033 (088.8) Авторы изобретения М. Н. Лебедев, А. В. Болотный, Г. К. Ярошинский, А. П. Аполлонский и В. П, Птичников

Заявитель

Ленинградский ордена Трудового Красного Знамени инженерностроительный институт

1 »у " .» ЦИД ЕЯА

ЗАГЛАЖИВАЮЩАЯ МАШИНА

Изобретение относится к устройствам для отделки бетонных поверхностей.

Известны заглаживающие машины, включающие портал, балку и каретку с рабочим органом в виде диска, снабженные механизмами передвижения.

Однако эти машины неудобны тем, что качество заглаживания ими неоднородное и неравномерен износ трущейся поверхности рабочего органа в силу различия окружных скоростей от центра к краю диска, что приводит к увеличению времени заглаживания и к частым заменам диска. Кроме того, в некоторых случаях при заглаживании особо жестких смесей получается некачественное заглаживание поверхностей.

Целью данного изобретения является повышение качества заглаживания и более равномерного износа вращающегося диска.

Достигается это тем, что диск смонтирован на балке, установленной на двух эксцентриковых цапфах.

На чертеже изображена предлагаемая заглаживающая машина в двух проекциях.

Машина состоит из портала 1, передвигающегося на четырех колесах по рельсовому пути, уложенному вдоль изделия. Два колеса имеют независимый электромеханический привод, на портале на двух эксцентриковых цапфах 2 установлена балка 8, имеющая возможность (каждая точка балки) совершать движение по кругу с радиусом, равным эксцент5 риситету цапф.

Для сообщения движения балке цапфы имеют электромеханический или другой привод вращения 4, смонтированный на портале ма10 шины. На балке 3 на роликах установлена каретка, имеющая механизм 5 передвижения по балке. На каретке смонтирован дисковый рабочий орган б, имеющий механизм вращения

7 и механизм 8 подъема — опускания рабочего

15 органа.

Работает машина следующим образом.

До начала заглаживания машина подъезжает к краю изделия. Механизмом 5 диск под20 водится к углу изделия, и механизм 8 опускается на изделие. Затем включают механизм

7 вращения диска и механизм 4 привода вращения цапф 2, после этого включается механизм передвижения всей машины. По оконча25 нии первого прохода вдоль изделия машину останавливают, включают механизм передвижения каретки, смещают диск на величину его диаметра и затем осуществляют заглаживание следующей части изделия, передвигая маши30 ну в обратном направлении.

358175

Предмет изобретения

Составитель Е. Скляренко

Редактор В. Смирягина Техред А, Евдонов Корректор Е. Талалаева

Заказ 3943/13 Изд. № 1672 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Заглаживающая машина, включающая портал, балку и каретку с рабочим органом в виде диска, снабженные механизмами передвижения, отличающаяся тем, что, с целью повышения качества заглаживания и более равномерного износа вращающегося диска, последний смонтирован на балке, установленной на

5 двух эксцентриковых цапфах.
