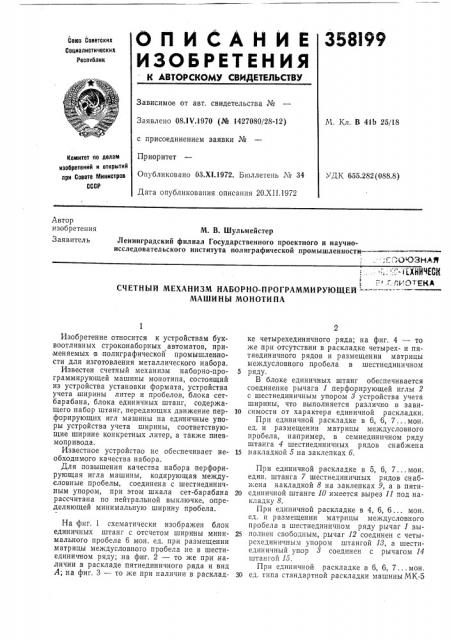

О П И С А Н И Е 358I99

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Респчблик

Зависимое от авт. свидетельства №

Заявлено 08.l Y.1970 (№ 1427080/28-12) с присоединением заявки №

Приоритет

Опубликовано 03.Х1.1972. Бюллетень № 34

Дата опубликования описания 20.XI I,1972

М. I(z. В 41b 25/18

Комитет по делам иаобретенйй и открытий при Совете Мииистрое

СССР

УДЕ 655.282(088.8) Автор изобретения

Заявитель

М. В. Шульмейстер

Ленинградский филиал Государственного проектного и научноисследовательского института полиграфической промышленности

;ГГ О ОЗНАЯ

::.; -. - КЫ%0М,=-i," г;1-1gVggg

СЧЕТНЫЙ МЕХАНИЗМ НАБОРНО-ПРОГРАММИРУЮШЕЙ

МАШИНЫ МОНОТИПА

Изобретение относится к устройствам буквоотливных строконаборных автоматов, применяемых в полиграфической промышленности для изготовления металлического набора.

Известен счетный механизм наборно-программирующей машины монотипа, состоящий из устройства установки формата, устройства учета ширины литер и пробелов, блока сетбарабана, блока единичных штанг, содержащего набор штанг, передающих движение перфорирующих игл машины на единичные упоры устройства учета ширины, соответствующие ширине конкретных литер, а также пневмопривода.

Известное устройство не обеспечивает необходимого качества набора.

Для повышения качества набора перфорирующая игла машины, кодирующая междусловные пробелы, соединена с шестиединичным упором, при этом шкала сет-барабана рассчитана по нейтральной выключке, определяющей минимальную ширину пробела.

На фиг. 1 схематически изображен блок единичных штанг с отсчетом ширины минимального пробела 6 мон. ед. при размещении матрицы междусловного пробела не в шестиединичном ряду; на фиг. 2 — то же при наличии в раскладе пятиединичного ряда и вид

А; на фиг. 3 — то же при наличии в раскладке четырехединичного ряда; на фиг. 4 — то же при отсутствии в раскладке четырех- и пятиединичного рядов и размещении матрицы междусловного пробела в шестиединичном

5 ряду.

В блоке единичных штанг обеспечивается соединение рычага 1 перфорирующей иглы 2 с шестиединичным упором 3 устройства учета ширины, что выполняется различно в зави10 симости от характера единичной раскладки.

При единичной раскладке в 6, 6, 7...мон. ед. и размещении матрицы междусловного пробела, например, в семиединичном ряду штанга 4 шестиединичных рядов снабжена

15 накладкой 5 на заклепках б.

При единичной раскладке в 5, 6, 7... мон. един. штанга 7 шестиединичных рядов снабжена накладкой 8 на заклепках 9, а в пяти20 единичной штанге 10 имеется вырез 11 под накладку 8.

При единичной раскладке в 4, 6, 6... мон. ед. и размещении матрицы междусловного пробела в шестиединичном ряду рычаг 1 вы25 полнен свободным, рычаг 12 соединен с четырехединичным упором штангой 18, а шестиединичный упор 8 соединен с рычагом 14 штангой 15.

При единичной раскладке в 6, 6, 7... мон, 30 ед. типа стандартной раскладки машины МК-5

358199 адЛ

t0 шестиединичный упор 8 соединен со штангой

15 и отсутствует соединение рычага 1 иглы 2 с четырехединичным упором 1б. В блоке единичных штанг в таком случае установлена прокладка 17.

Во всех указанных случаях рычаг 1 или штанга 15 обеспечивают при нажиме на клавишу устройства учета ширины литер и пробелов подъем шестиединичного упора 8 без поднятия четырехединичного упора 1б, т. е. отсчет ширины междусловного пробела при программировании набора шести монотипных единиц.

В связи с отсчетом минимальной ширины междусловного пробела шести монотипных единиц изменяется схема шкалы сет-барабана. На сет-барабане устанавливается шкала, расчет которой выполнен на базе нейтральной выключки обычными методами расчета.

Предмет изобретения

Счетный механизм наборно-программирующей машины монотипа, состоящий из уст5 ройства установки формата, устройства учета ширины литер и пробелов, блока сет-барабана, блока единичных штанг, содержащего набор штанг, передающих движение перфорирующих игл машины на единичные упоры, 10 устройства учета ширины, соответствующие ширине конкретных литер, и пневмопривода, отличиющийся тем, что, с целью повышения качества набора и повышения производительности труда при сложных видах набора, пер15 форирующая игла машины, кодирующая междусловные пробелы, соединена с шестиединичным упором, при этом шкала сет-барабана рассчитана по нейтральной выключке, определяющей минимальную ширину пробела.
