Материал для переноса изображения

Материал для переноса изображения

Иллюстрации

Показать все

Реферат



35820I

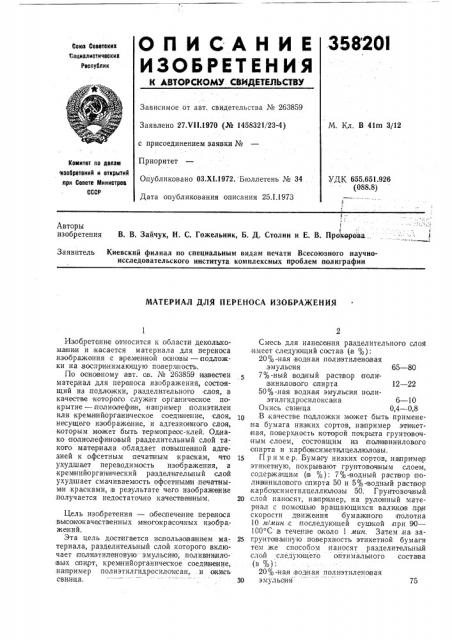

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских т:сциалистических

Республик

Зависимое от авт. свидетельства № 263859

Заявлено 27.V!1.1970 (№ 1458321/23-4) с присоединением заявки №

Приоритет

М. Кл. В 41m 3/12

Комитет ло делам изобретений и открытий лри Совете Министров

СССР

Опубликовано ОЗ.Х1.1972. Бюллетень № 34

УДК 655.651.926 (088.8) Дата опубликования описания 25.1.1973

E

В. В. Зайчук, Н. С. Гожельник, Б. Д. Столин и E. В. Про ерова.

Авторы изобретения

Заявитель Киевский филиал по специальным видам печати Всесоюзного научноисследовательского института комплексных проблем полиграфии

МАТЕРИАЛ ДЛЯ ПЕРЕНОСА ИЗОБРАЖЕНИЯ

12 — 22

Изобретение относится к области деколнкома нии и касается материала для переноса иэображе ния с в ременной основы — подложки на,воспринимающую по веря ость.

По основному BIBT. ав. № 263859 известен материал для переноса изображения, состоящий из .подложки, разделительнопо слоя, в качест1ве которово служ ит органическое покрытие — полиолефи н, на пример полиэтилен или кремн ийорга ническое соеди не ние., слоя, несущего изображение, и адгезион ного слоя, которым может быть термопреас-клей. Однако полиолефиновый разделительный слой такого материала обладает по1вышен ной адгезией к офсетным печатным краскам, что ухудшает переводимо сть изображения, а крем нийорганический ра здели тельный слой ухудшает смачиваемость офсетнымот печатными красками, в результате чего изображение получается недостаточно качест вен ным.

Цель изобретения — обеспечение переноса вьпсококачеств енных мяогакрасочных изобра,же ний.

Эта цель достигается использованием материала, разделительный слой которого включает полиэтиленовую эмульсию; полив иниловых апи рт, крем нийорга ниче ское соедияение, например полиэтилгидросилоксан, и вкись сви,нца, Смесь для нанесения разделительного слоя имеет следующий состав (в %):

20% -ная,водная полиэтиленовая ,эмульсия 65 — 80

7% -ный водный раствор поливинило вого спирта

50%-,ная водная эмульсия полиэтил гидра сил окса на 6 — 10

Окись свинца 0,4 — 0,8

В качестве подложки может быть примене,на бумага низких сортов, на пример этикет ная, по|в ерхность:которой покрыта грунтавочiHbIM слоем, состоящим из поли винилового спирта и кар боксиметилцеллюлозы.

15 П р и м е,р. Бумагу низких сортов, .на пример этикетную, покрывают грунтовочным слоем, содержащим (IB %): 7%-водный распвор inoлиаинило вого спирта 50 и 5%-водный ра створ карбок симетилцеллюлозы 50. Грунтованный

20 слой .на носят, на пример, на рулонный материал с помощью вращающихся валикэв прои скорости движения бумажнопо полотна

I0 мамин с последующей сушкой при 90—

100 С,в течение около 1 мин. Затем,на, за25 грунта вахиную поверхность этикетной бумаги тем же способом, наносят разделительный слоей следую щего оптимального состава (в %):

20% -ная водна,я полиэтиленовая

30 эмульаия 75

358201

Предмет изобретения

Составитель О. Зеленова

Техред Е. Борисова

Редактор 3. Горбунова

Корректоры: А. Степанова и Л. Кириллова

Заказ 191/12 Изд. № 1734 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, K-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

7%-;ный водочный раствор поли ви нилового спирта 16,2

50%- ная водная эмульсия (поли,этилгидросиложса на (ГКЖ-1) 8

Окись свинца 0,8

Окись свинца в в одят:в качестве катализатора, с посо бс пвующего быстр ой,полимер изации полиэт илгидрооилокса на при сравнительн о невысоких температурах.

Нанесенный:разделительный слой сушат так же, как и грунтовонный. На повероность высушенного разделительного слоя печатают офсетным опособом изо бражение, на которое после сушки на носят слой те рмаклея. Запем .производят окончательную сушку,,после чего. материал:готов,к употреблению.

1, Матер иал для переноса из ображения по а вт. св, № 263859, отличающийся тем, что, с

5 целью обеспечения переноса выао какачеспвенных мыного красочных изображений, применен разделительный слой, аключ аю щий полиэтиле новую эмульсию,,поли вилилавый с нирт, кр ем ни йод ганинеок ое соединение и окись

10 сви нцa.

2. Ма1териад iso п. 1, отличающийся тем, что в качестве подложки применена бумага с грунт о вочным покрытием, содержавшим поли15 виниловый спирт и карбоксиметилцеллюлозу.
