_#_e 35825

Класс 12 d, 1, :

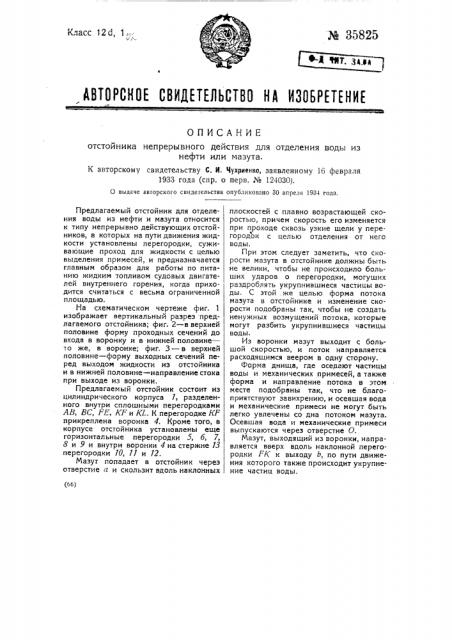

4ВТОРСНОЕ СВИДЕТЕЛЬСТВО HA ИЗОБРЕТ(НИЕ

ОПИСАН И E отстойника непрерывного действия для отделения воды из нефти или мазута.

К авторскому свидетельству С. И. Чухриенко, заявленному 16 февраля

1933 года (спр. о перв. № 124030).

О выдаче авторского свидетельства опубликовано ЗО апреля 1934 года. (66) Предлагаемый отстойник для отделения воды из нефти и мазута относится к типу непрерывно действующих отстойников, в которых на пути движения жидкости установлены перегородки, суживающие проход для жидкости с целью выделения примесей, и предназначается главным образом для работы по питанию жидким топливом судовых двигателей внутреннего горения, когда приходится считаться с весьма ограниченной площадью, На схематическом чертеже фиг. 1 изображает вертикальный разрез предлагаемого отстойника; фиг. 2 — в верхней половине форму проходных сечений до входа в воронку и в нижней половине то же, в воронке; фиг. 3 — в верхней половине — форму выходных сечений перед выходом жидкости из отстойника и в нижней половине — направление стока при выходе из воронки.

Предлагаемый отстойник состоит из цилиндрического корпуса 1, разделенного внутри сплошными перегородками

АВ, ВС, FE, KF u KL. К перегородке KF прикреплена воронка 4. Кроме того, в корпусе отстойника установлены еще горизонтальные перегородки 5, б, 7, 8 и 9 и внутри воронки 4 на стержне 13 перегородки 10, 11 и 12.

Мазут попадает в отстойник через отверстие а и скользит вдоль наклонных плоскостей с плавно возрастающей скоростью, причем скорость его изменяется при проходе сквозь узкие щели у перегородок с целью отделения от него воды.

При этом следует заметить, что скорости мазута в отстойнике должны быть не велики, чтобы не происходило больших ударов о перегородки, могущих раздроблять укрупнившиеся частицы воды. С этой . же целью форма потока мазута в отстойнике и изменение скорости подобраны так, чтобы не создать ненужных возмущений потока, которые могут разбить укрупнившиеся частицы воды.

Из воронки мазут выходит с большой скоростью, и поток направляется расходящимся веером в одну сторону.

Форма днища, где оседают частицы воды и механических примесей, а также форма и направление потока в этом месте подобраны так, что не благоприятствуют завихрению, и осевшая вода и механические примеси не могут быть легко увлечены со дна потоком мазута.

Осевшая вода и механические примеси выпускаются через отверстие О.

Мазут, выходящий из воронки, направляется вверх вдоль наклонной перегородки FK к выходу b, по пути движения которого также происходит укрупнение частиц воды.

Направление потока в верхней части отстойника и форма крышки благоприятствуют выделению из мазута пузырьков воздуха и паров мазута, которые удаляются затем через трубу d.

Размер непрерывно действующего отстойника должен быть приблизительно равным 2 — 3-часовому расходу топлива на двигатель.

Предмет изо бретени я.

Отстойник непрерывного действия для отделения воды из нефти или мазута, состоящий из цилиндрического или тому подобного корпуса, снабженного зонтальными перегородками, отличак щийся тем, что в середине корпуса 1 установлена система перегородок АВ, ВС, FF, RF u KL с укрепленной в них воронкообразной вставкой 4 с целью лучшего отделения капель воды из отстаиваемой жидкости в связи с изменением скоростей течения и направлений жидкости при проходе между корпусом и воронкой, по воронке и снова между корпусом и воронкой и при встрече на всем своем пути укрепленных на корпусе и не доходящих до краев воронки горизонтальных перегородок 5 — 12.

Эксперт Э. К. Форст

Редактор П. А. Петров

Ленпромпечатьсоюа. Тип, „Печ. Труд . Зак. 4379 — 200
