Бетонная смесь
Иллюстрации
Реферат

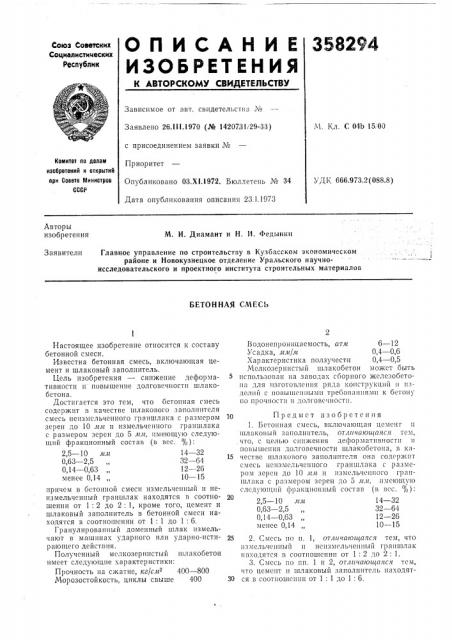

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 26.111.1970 (№ 1420731 29-33) с присоединением заявки №
Приоритет
Опубликовано ОЗ.XI.1972. Бюллетень № 34
Дата опубликования описания 23.1.1973
М. Кл. С 04Ь 15. 00
Комитет оо делам изобретений и открытий ори Совете Министров
GCC1
УДК 666.973.2(088.8) Авторы изобретения
М. И. Диамант и Н. И. Федынин
Главное управление по строительству в Кузбасском экономическом районе и Новокузнецкое отделение Уральского научноисследовательского и проектного института строительных материалов
Заявители
БЕТОННАЯ СМЕСЬ
Настоящее изобретение относится к составу бетонной смеси.
Известна бетонная смесь, включающая цемент и шлаковый заполнитель.
Цель изобретения — снижение деформативности и повышение долговечности шлакобетона.
Достигается это тем, что бетонная смесь содержит в качестве шлакового заполнителя смесь неизмсльченного граншляка с размером зерен до 10 л л п измельченного граншляка с размером зерен до 5 л л, имеющую следующий фракционный состав (в вес, %):
2,5 — 10 лл 14 — 32
0,63 — 2,5 32 — 64
0,14 — 0,63 12 — 26 менее 0,14 10 — 15 причем в бетонной смеси измельченный и неизмельченный граншлак находятся в соотношении от 1: 2 до 2: 1, кроме того, цемент и шлаковый заполнитель в бетонной смеси находятся в соотношении от 1: 1 до 1: 6.
Гранулированный доменный шлак измельчают в машинах ударного или ударно-истирающего действия.
Полученный мелкозернистый шлакобетон имеет следующие xBpBKTcpHcTHI
Прочность на сжатие, кг/см 400 — 800
Морозостойкость, циклы свыше 400
Водонепроницаемость, атл 6 — 12
Усадка, »1»т/л 0,4 — 0,6
Характеристика ползучести 0,4 — 0,5
Мелкозернистый шлакобетон может быть
5 использован на заводах сборного железобетона для изготовления ряда конструкций и изделий с повышенными требованиями к бетону по прочности и долговечности.
10 Предмет изобретения
1. Ьетоппая смесь, включа|ощяя цемент и шлаковый заполнитель, отличающаяся тем, что, с целью снижения деформатпвностп и повышения долговечности шлакобетона, в кя15 честве шлакового заполнителя она содержит смесь неизмсльченного граншляка с размером зерен до 10 лл и измельченного грапшляка с рilçìåðом зерен до 5»l.п, имеющую слсду|ощпй фракционный состав (в вес. %):
2,5 — 10 л л 14 — 32
0,63 — 2,5 32 — 64
0,14 — 0,63 12 — 26 менее 0,14 10 — 15
25 2. Смесь по и. 1, отлачаюа1ался тем, что измельченный и пензмсль гряншляк находятся в соотношении от 1: 2 до 2: 1.
3. Смесь по пп. 1 и 2, отл иа ощался тем, что цемент и шлаковый заполнитель находят30 ся в соотношении от 1: 1 до 1: 6.
