Связующее для бетонов и раствороваешоюзнаяйдтш'^н1:"п:'< ";г5^01- ^*ч6лио>&'?нд

Связующее для бетонов и раствороваешоюзнаяйдтш'^н1:"п:'< ";г5^01- ^*ч6лио>&'?нд

Иллюстрации

Показать все

Реферат

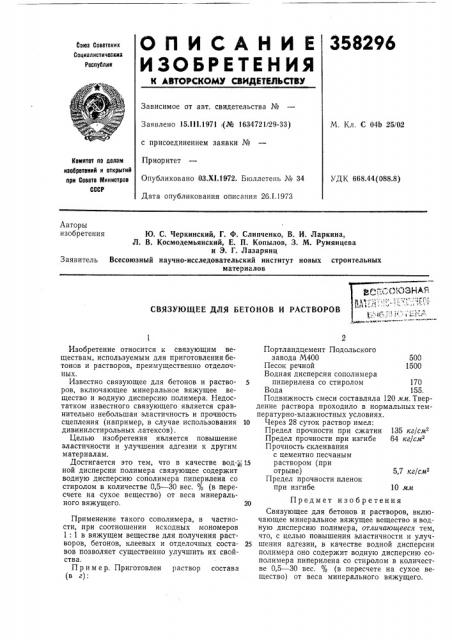

О П И С А Н И Е 358296

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соеетских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 15 111.1971 (№ 1634721/29-33) с присоединением заявки №

Приоритет

Опубликовано ОЗ.Х1.1972. Бюллетень № 34

Дата опубликования описания 26.1.1973

М. Кл. С 04b 25/02

Комитет по делам иаобретеиий и открытий при Сосете Мииистрое

СССР

УДК 668.44(088.8) Авторы изобретения

Ю. С. Черкинский, Г. Ф. Слипченко, В. И. Ларкина, Л. В. Космодемьянский, Е. П. Копылов, 3. М. Румянцева и Э. Г. Лазарянц

Всесоюзный научно-исследовательский институт новых строительных материалов

Заявитель

СВЯЗУЮЩЕЕ ДЛЯ БЕТОНОВ И РАСТВОРОВ

5,7 кг/смс

Изобретение относится к связующим веществам, используемым для приготовления бетонов и растворов, преимущественно отделочных.

Известно связующее для бетонов и раство- 5 ров, включающее минеральное вяжущее вещество и водную дисперсию полимера. Недостатком известного связующего является сравнительно небольшая эластичность и прочность сцепления (например, в случае использования 10 дивинилстирольных латексов).

Целью изобретения является повышение эластичности и улучшения адгезии к другим материалам.

Достигается это тем, что в качестве вод-:,, 15 ной дисперсии полимера связующее содержит водную дисперсию сополимера пиперилена со стиролом в количестве 0 5 — 30 вес. % (в пересчете на сухое вещество) от веса минерального вяжущего. 20

Применение такого сополимера, в частности, при соотношении исходных мономеров

1: 1 в вяжущем веществе для получения растворов, бетонов, клеевых и отделочных соста- 2s вов позволяет существенно улучшить их свойства.

Пример. Приготовлен раствор состава (в г):

Портландцемент Подольского завода М400 500

Песок речной 1500

Водная дисперсия сополимера пиперилена со стиролом 170

Вода 155.

Подвижность смеси составляла 120 мм. Твердение раствора проходило в нормальныхтемпературно-влажностных условиях.

Через 28 суток раствор имел:

Предел прочности при сжатии 135 кг/см

Предел прочности при изгибе 64 кг/сма

Прочность склеивания с цементно песчаным раствором (при отрыве)

Предел прочности пленок при изгибе 10 мл

Предмет изобретения

Связующее для бетонов и растворов, включающее минеральное вяжущее вещество и водную дисперсию полимера, отличающееся тем, что, с целью повышения эластичности и улучшения адгезии, в качестве водной дисперсии полимера оно содержит водную дисперсию сополимера пиперилена со стиролом в количестве 05 — 30 вес. % (в пересчете на сухое вещество) от веса минерального вяжущего.
