Способ получения порошкообразного сополимера

Способ получения порошкообразного сополимера

Иллюстрации

Показать все

Реферат

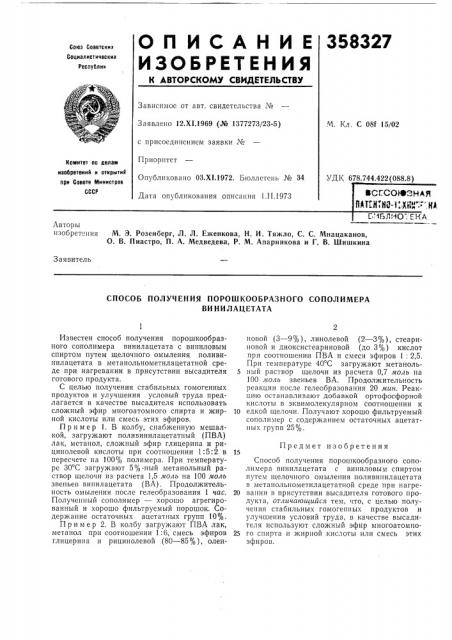

358327

ОП ИСАНИ Е

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскит

Социалистическим

Республик

Зависимое от авт. свидетельства №

М. Кл. С 08f 15/02

Заявлено 12.ХI,1969 (№ 1377273/23-5) с присоединением заявки №

Приоритет

Опубликовано ОЗ.Х1.1972. Бюллетень № 34

Дата опубликования описания 1.II.1973

Комитет по делам изобретений н открытий при Совете Министров

СССР

УДК 678.744.422(088.8) ВСГСО1®ЗНЛ Р1

ЛАТ Н ИО )..Ху ..Н4

E,"4ÁËÌO: EHA

Авторы изобретения М. Э. Розенберг, Л. Л. Еженкова, Н. И. Тяжло, С. С. Мнацаканов, О. В. Пиастро, П. А. Медведева, P. М. Апарникова и Г. В. Шишкина

Заявитель

СПОСОБ ПОЛУЧЕНИЯ ПОРОШ КООБРАЗ НОГО СО ПОЛ И МЕРА

ВИ НИЛАЦЕТАТА

Известен способ получения порошкообразного сополимера винилацетата с виниловым спиртом путем щелочного омыления поливинилацетата в метанольнометилацетатной среде при нагревании в присутствии высадителя готового продукта.

С целью получения стабильных гомогенных продуктов и улучшения условый труда предлагается в качестве высадителя использовать сложный эфир многоатомного спирта и жирной кислоты или смесь этих эфиров.

Пример 1. В колбу, снабженную мешалкой, загружают поливинилацетатный (ПВА) лак, метанол, сложный эфир глицерина и рицинолевой кислоты при соотношении 1:5:2 в пересчете на 100% полимера. При температуре 30 С загружают 5%-ный метанольный раствор щелочи из расчета 1,5 моль на 100 моль звеньев винилацетата (ВА). Продолжительность омыления после гелеобразования 1 час.

Полученный сополимер — хорошо агрегированный и хорошо фильтруемый порошок. Содержание остаточных ацетатпых групп 10%.

Пример 2. В колбу загружают ПВА лак, метанол при соотношении 1:6, смесь эфиров глицерина и рицинолевой (80 — 85%), олеиновой (3 — 9%), линолевой (2 — 3%), стеариновой и диоксистеариновой (до 3% ) кислот при соотношении ПВА и смеси эфиров 1: 2,5.

При температуре 40 С загружают метаноль5 ный раствор щелочи из расчета 0,7 моль на

100 моль звеньев ВА. Продолжительность реакции после гелеобразования 20 мин. Реакцию останавливают добавкой ортофосфорной кислоты в эквимолекулярном соотношении к

10 едкой щелочи. Получают хорошо фильтруемый сополимер с содержанием остаточных ацетатных групп 25%.

Предмет изобретения

Способ получения порошкообразного сополимера винилацетата с виниловым спиртом путем щелочного омыления поливипилацетата в метанольнометилацетатной среде при нагре20 ванин в присутствии высадителя готового продукта, отличающийся тем, что, с целью получения стабильных гомогенных продуктов и улучшения условий труда, в качестве высадителя используют сложный эфир многоатомно25 го спирта и жирной кислоты или смесь этих эфиров.
