Реферат

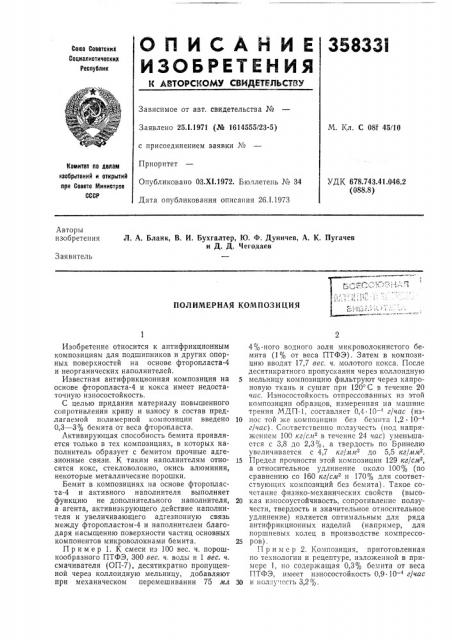

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

И АВТОРСгОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 25.1.1971 (№ 1614555/23-5) с присоединением заявки №

Приоритет

Опубликовано ОЗ.Х1.1972. Бюллетень № 34

Дата опубликования описания 26.1.1973

М. Кл. С 08f 45/10

Номитат по делам изобретений и открытий при Совете Министров

СССР

УДК 678.743.41.046.2 (088.8) Авторы изобретения

Л. А. Бланк, В. И. Бухгалтер, Ю. Ф. Дуничев, А, К. Пугачев и Д. Д. Чегодаев

Заявитель

ПОЛИМЕРНАЯ КОМПОЗИЦИЯ

Изобретение относится к антифрикционным композициям для подшипников и других опорных поверхностей на основе фторопласта-4 и неорганических наполнителей.

Известная антифрикционная композиция на основе фторопласта-4 и кокса имеет недостаточную износостойкость.

С целью придания материалу повышенного сопротивления крипу и износу в состав предлагаемой полимерной композиции введено

0,3 — 3% бемита от веса фторопласта.

Активирующая способность бемита проявляется только в тех композициях, в которых наполнитель образует с бемитом прочные адгезионные связи. К таким наполнителям относятся кокс, стекловолокно, окись алюминия, некоторые металлические порошки.

Бемит в композициях на основе фторопласта-4 и активного наполнителя выполняет функцию не дополнительного наполнителя, а агента, активизирующего действие наполнителя и увеличивающего адгезионную связь между фторопластом-4 и наполнителем благодаря насыщению поверхности частиц основных компонентов микроволокнами бемита.

Пример 1. К смеси из 100 вес. ч. порошкообразного ПТФЭ, 300 вес. ч. воды и 1 вес. ч. смачивателя (ОП-7), десятикратно пропущенной через коллоидную мельницу, добавляют при механическом перемешивании 75 мл

4 о-ного водного золя микроволокнистого бемита (1% от веса ПТФЭ). Затем в композицию вводят 17,7 вес. ч. молотого кокса. После десятикратного пропускания через коллоидную

5 мельницу композицию фильтруют через капроновую ткань и сушат при 120 С в течение 20 час. Износостойкость отпрессованных из этой композиции образцов, измеренная на машине трения /41,/гП-1, составляет 0,4.10 — г/час (из10 нос той же композиции без бемита 1,2 10 — 4 г/час). Соответственно ползучесть (иод напряжением 100 кг/см2 в течение 24 час) уменьшается с 3,8 до 2,3ОO, а твердость по Бринелю увеличивается с 4,7 кг/млР до 5,5 кг/мм .

15 Предел прочности этой композиции 129 кг/см2, а относительное удлинение около 100% (по сравнению со 160 кг/см и 170% для соответствующих композиций без бемита). Такое сочетание физико-механических свойств (высо20 кая износоустойчивость, сопротивление ползучести, твердость и значительное относительное удлинение) является оптимальным для ряда антифрикционных изделий (например, для поршневых колец в производстве компрессо25 ров) .

H р и м е р 2. Композиция, приготовленная по технологии и рецептуре, изложенной в примере 1, но содержащая 0,3% бемита от веса

ПТФЭ, имеет износостойкость 0,9. 10 — 4 г/час

30 и пол у".есть 3,2%.

3Ш31

Я

I о, О -х

Д х о г. х х

М

Яйлов о о г ID

О х х г.

Композ .цня

600 — 700

2,6

0,4

0,ЗЗ

0,6

600 †7

500 †7

Фторопласт-4

Фторопласт-4+ 15 стекловолокна

Фторопласт-4+15% кокса (4К15)

То же

1

100 †1

0,2

Предмет изобретения

2,5 20

2,5

Составитель В. Чистякова

Техред Т. Ускова

Корректоры; А. Дзесова и В. Жолудева

Редактор 3. Горбунова

Заказ 4416/11 Изд. ¹ 1728 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, К-35, Раушская наб., д, 4/5

Типография, пр. Сапунова, 2

Фторопласт-4+20 кокса (4К20)

Фторопласт-4+ 15% кокса+5 „. Мо52

Фторопласт- 1

Фторопласт-4

Фторопласт-4+20% графита, 10 /г, стекловолокна, 5% Мо5

Фторопласт-4+15 графита

Фторопласт-4+15 графита

Фторопласт-4+15% кокса+ 15 в

МоЯ

Flu0n Сг15 (15О/о стеклонаполшыеля) 1С1

Flu0n VG25 (25о стеклонаполнигеля) 1С!

* Примечание. Испытания проводят па машине

МДП-1. Скорость скольжения 25 сл/сек, удельная нагрузка 13 кг/сгя - .

Пример 3. Композиция, приготовленная по аналогичной технологии и рецептуре, но содержащая 3 бемита, имеет износостойкость 0,3 10 — 4 г/час, ползучесть 2,25% и твердость по Бринелю 6 кг/мм . Предел прочности при растяжении 128 кг/см, относительное удлинение 5 — 10 .

Пример 4. По технологии, изложенной в примере 1, приготовлена композиция из

ПТФЭ, 15% стекловолокна и 2% бемита. Введение бемита уменьшает износ с 2,65 10 — 4 до

1,33 10 — 4 г/час, а ползучесть с 4,1 до 3%.

Результаты испытаний композиций, содержащих различные количества микроволокнистого бемита, приведены в таблице.

Полимерная композиция, например, антифрикционного назначения, содержащая фторопласт и неорганический заполнитель, например кокс, в количестве 10 — 30 об.вго от фторопласта, отличагои1аяся тем, что, с целью придания материалу повышенного сопротивления крипу и изиосоустойчивости, в ее состав введено 0,3 — 3% бемита от веса фторопласта,
